MT08 - Control Numérico Computarizado (CNC)
Introducción
El módulo de Control Numérico Computarizado (CNC) es una parte esencial del eje de tecnología y fabricación dentro de la Especialización en Fabricación Digital e Innovación. Este módulo está diseñado para llevarnos más allá de los conceptos teóricos y meternos en la aplicación práctica de las tecnologías CNC, que juegan un papel crucial en la fabricación moderna.
El control numérico computarizado nos permite automatizar y precisar el proceso de fabricación a través de la programación de máquinas. Estas máquinas pueden cortar, fresar, perforar y moldear materiales con una precisión milimétrica, transformando diseños digitales en piezas físicas con alta exactitud. Durante este módulo, vamos a ver las técnicas de programación en CNC, los diferentes tipos de máquinas herramientas, y los materiales que se pueden trabajar. Además, aprenderemos a interpretar planos y diseñar trayectorias de corte optimizadas.
El uso de CNC ha revolucionado la producción en sectores como la manufactura, la ingeniería y el diseño industrial, permitiendo la creación de piezas complejas y de alta calidad con eficiencia y repetibilidad. Como entrega final de este módulo se espera un proyecto práctico que nos permitirán aplicar los conocimientos adquiridos, enfrentar desafíos reales y perfeccionar habilidades fundamentales en la industria de la fabricación digital.
En este módulo el tutor fue Maximiliano Torres.
Para llevar a cabo este módulo vimos diferentes herramientas como lo son:
Fusion 360
Fusion 360 es una potente plataforma de diseño asistido por computadora (CAD), modelado 3D, simulación y fabricación desarrollada por Autodesk. Es una herramienta integral que combina varias funciones esenciales para el diseño y la ingeniería en una sola aplicación.
Una de las características distintivas de Fusion 360 es su enfoque en el diseño colaborativo basado en la nube. Esto significa que múltiples usuarios pueden trabajar en un mismo proyecto simultáneamente desde diferentes ubicaciones, lo que facilita la colaboración en equipos distribuidos.
Fusion 360 ofrece una amplia gama de herramientas de modelado 3D, incluidas opciones para esculpir, crear superficies orgánicas y diseñar piezas mecánicas. También incluye capacidades de simulación para evaluar el rendimiento y la resistencia de los diseños antes de la fabricación.
Además, Fusion 360 integra herramientas de fabricación asistida por computadora (CAM), lo que permite a los usuarios generar trayectorias de herramientas para máquinas de control numérico por computadora (CNC) y llevar a cabo la fabricación de prototipos y productos finales.
Proceso Realizado
Para la actividad del MT08, se nos solicitaba realizar un ejercicio para poner en práctica los conocimientos adquiridos en el módulo, realizando una actividad con varias consignas: descargar el archivo de fusion(.f3d), abrir el archivo en fusion 360, agregar una máquina al proyecto, configurar su postprocesador y realizar varias operaciones/estrategias de mecanizado como: 2d cajeras, taladreado y contorneado, el resultado de todo lo anterior, resultó en la generación de un archivo .nc listo para utilizarlo en la máquina y ejecutar el mecanizado en ella, aquí debajo detallaré los pasos seguidos:
Imagenes del Proceso - Fusion 360

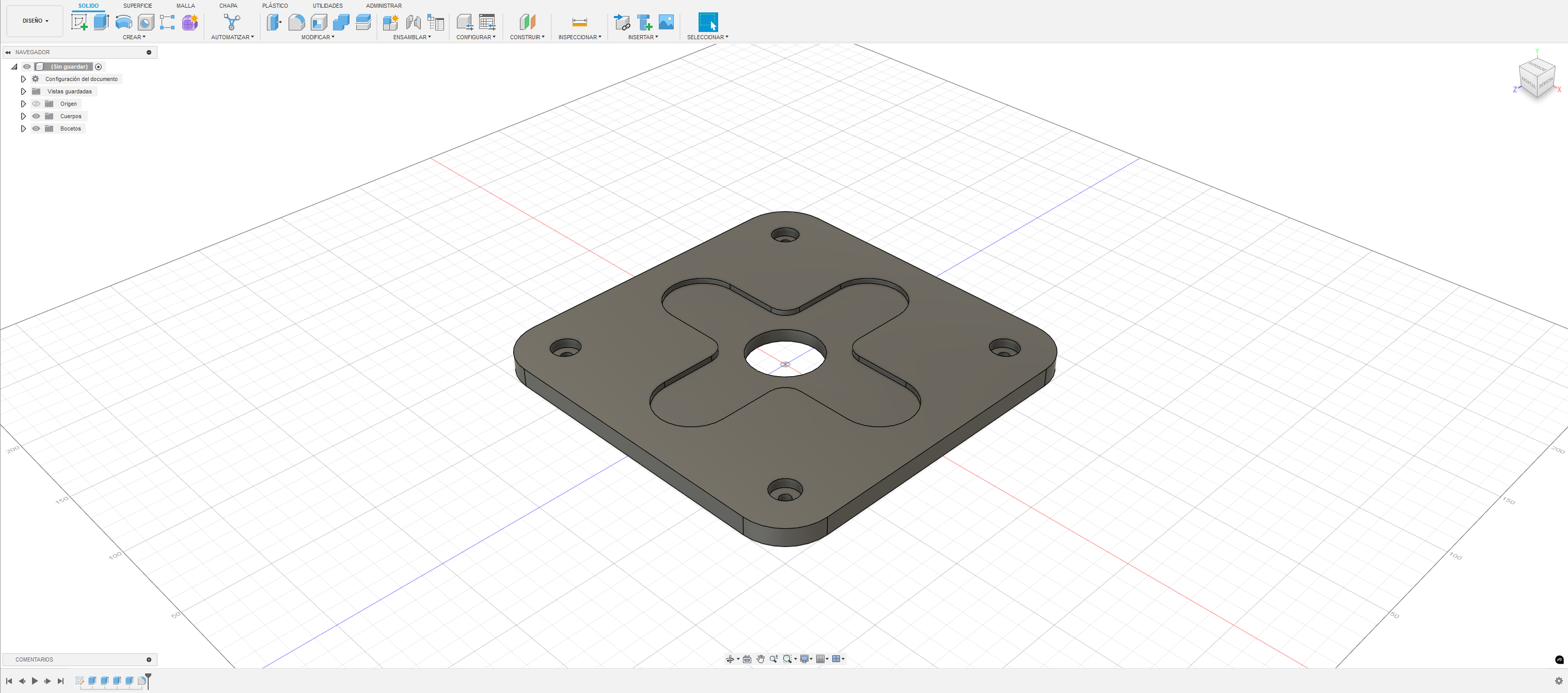

Primeramente, descargué el archivo del link brindado, abriendolo con Fusion 360:

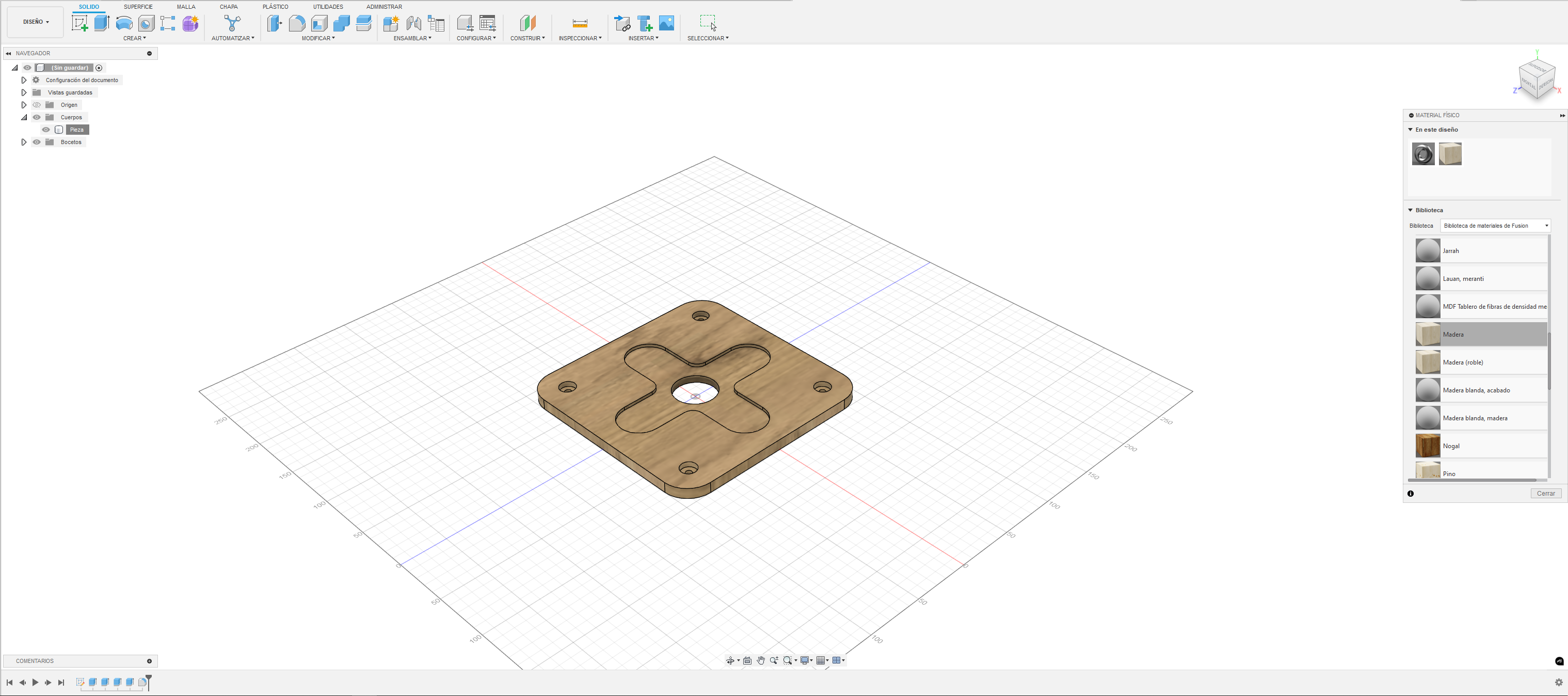

Aplicamos el material de la pieza a utilizar, en este caso Madera:

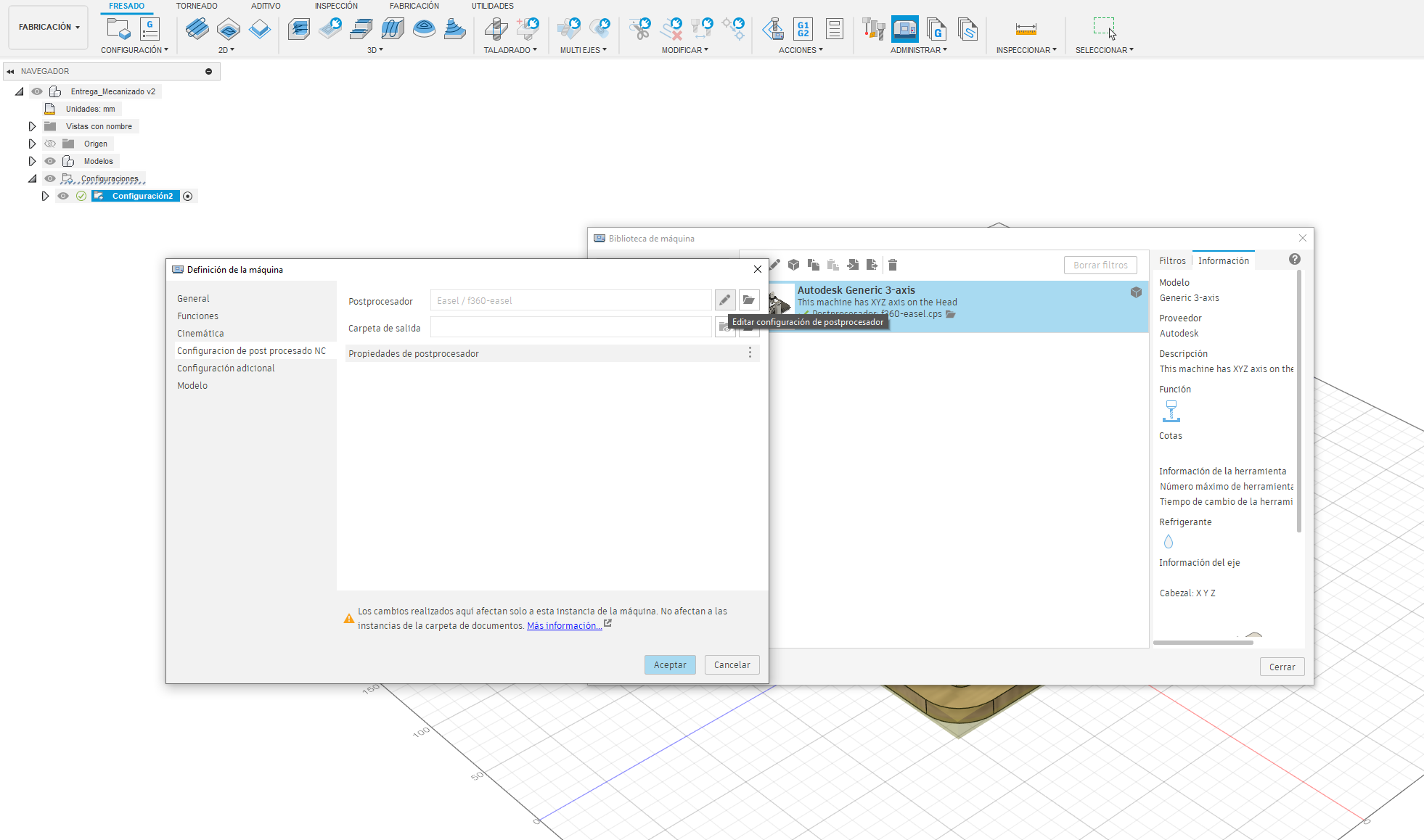

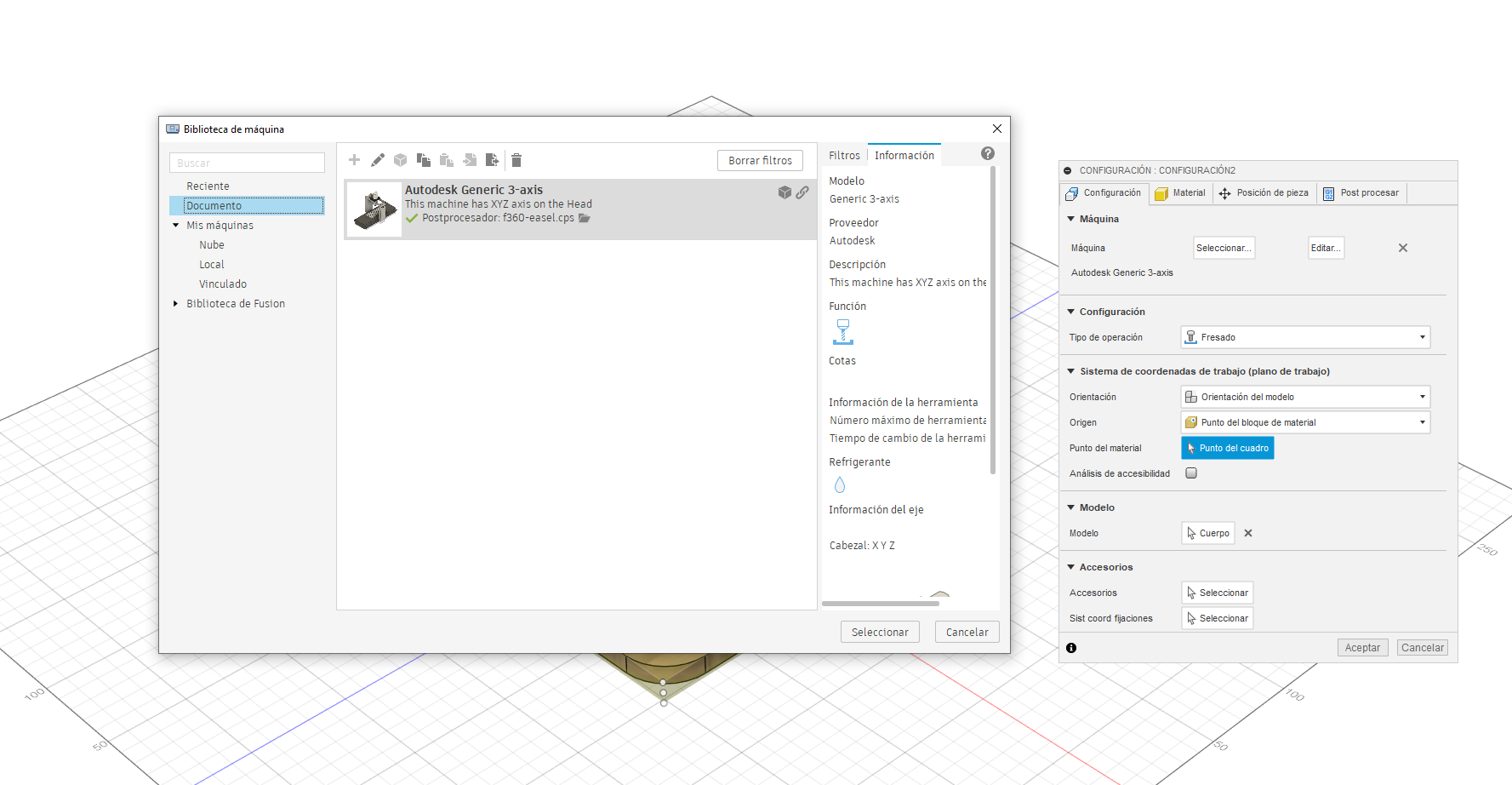

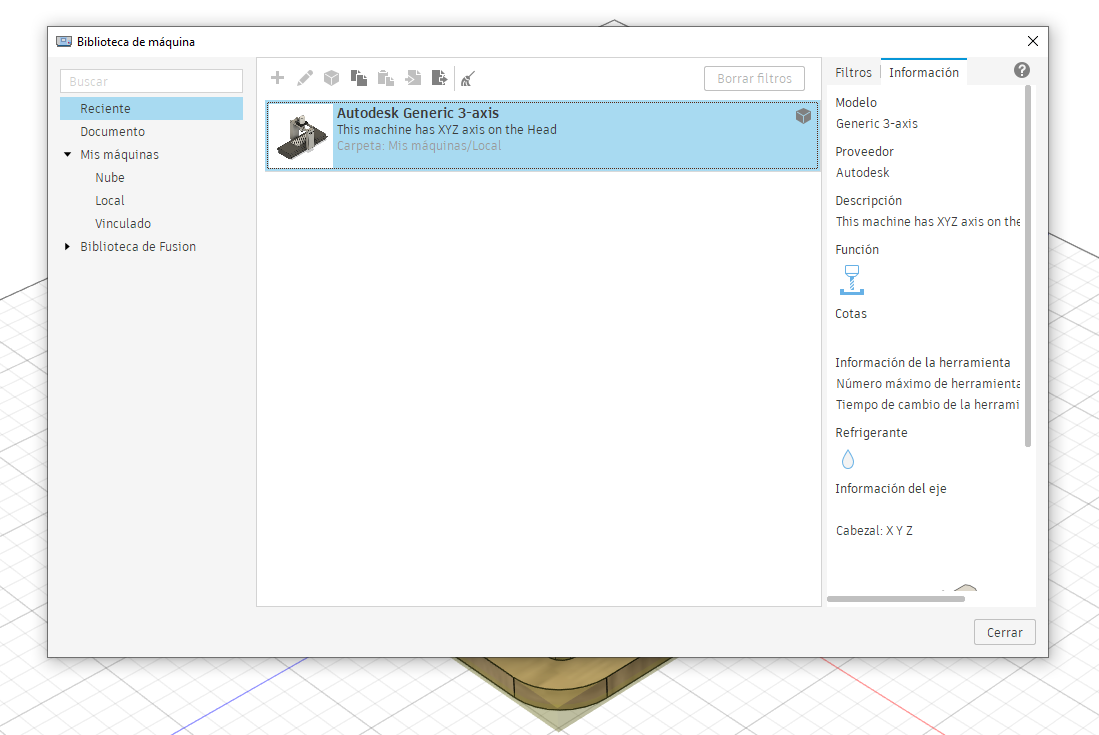

Con el material a utilizar puesto, paso al post procesador, una vez descargado, configuro la máquina y el postprocesador asociado a ella:
En la configuración, colocamos la máquina cargada con el postprocesador:

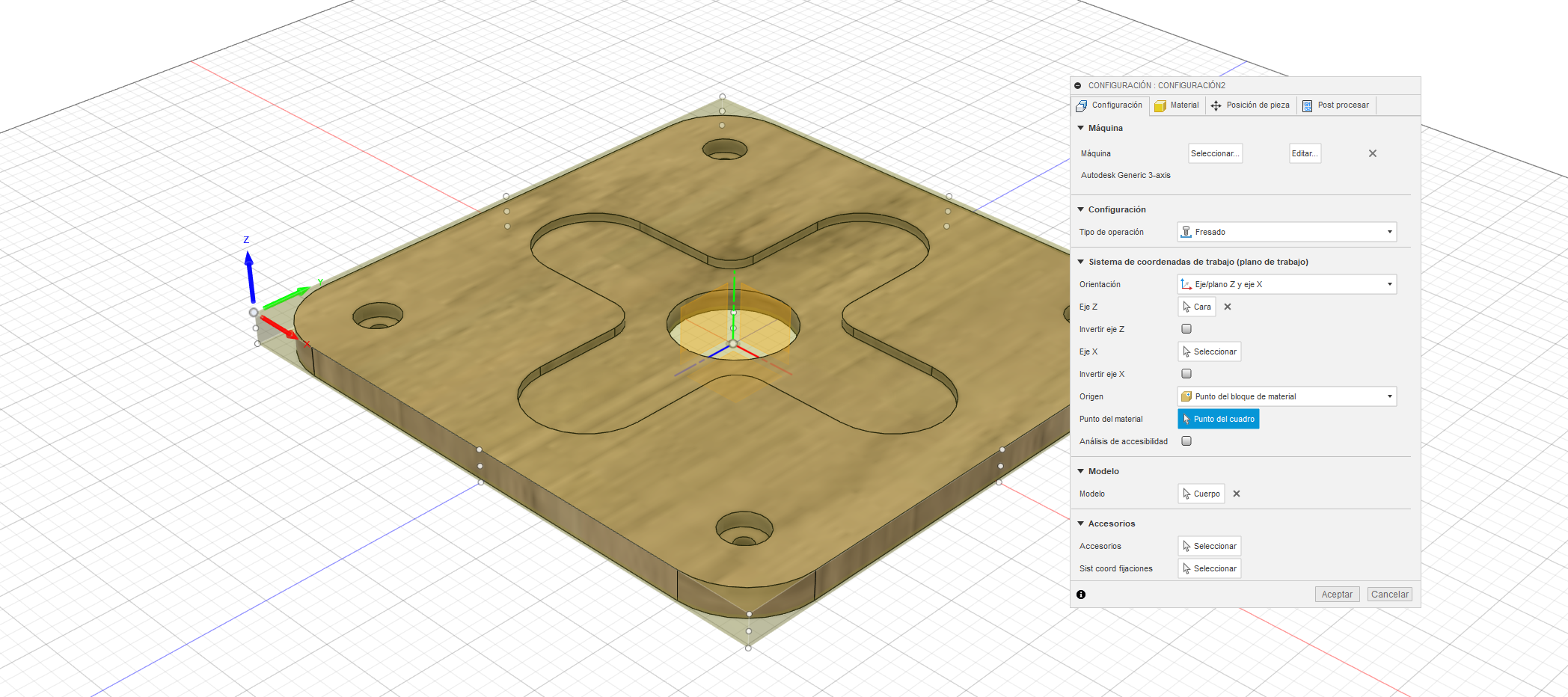

Configuramos el eje de trabajo:

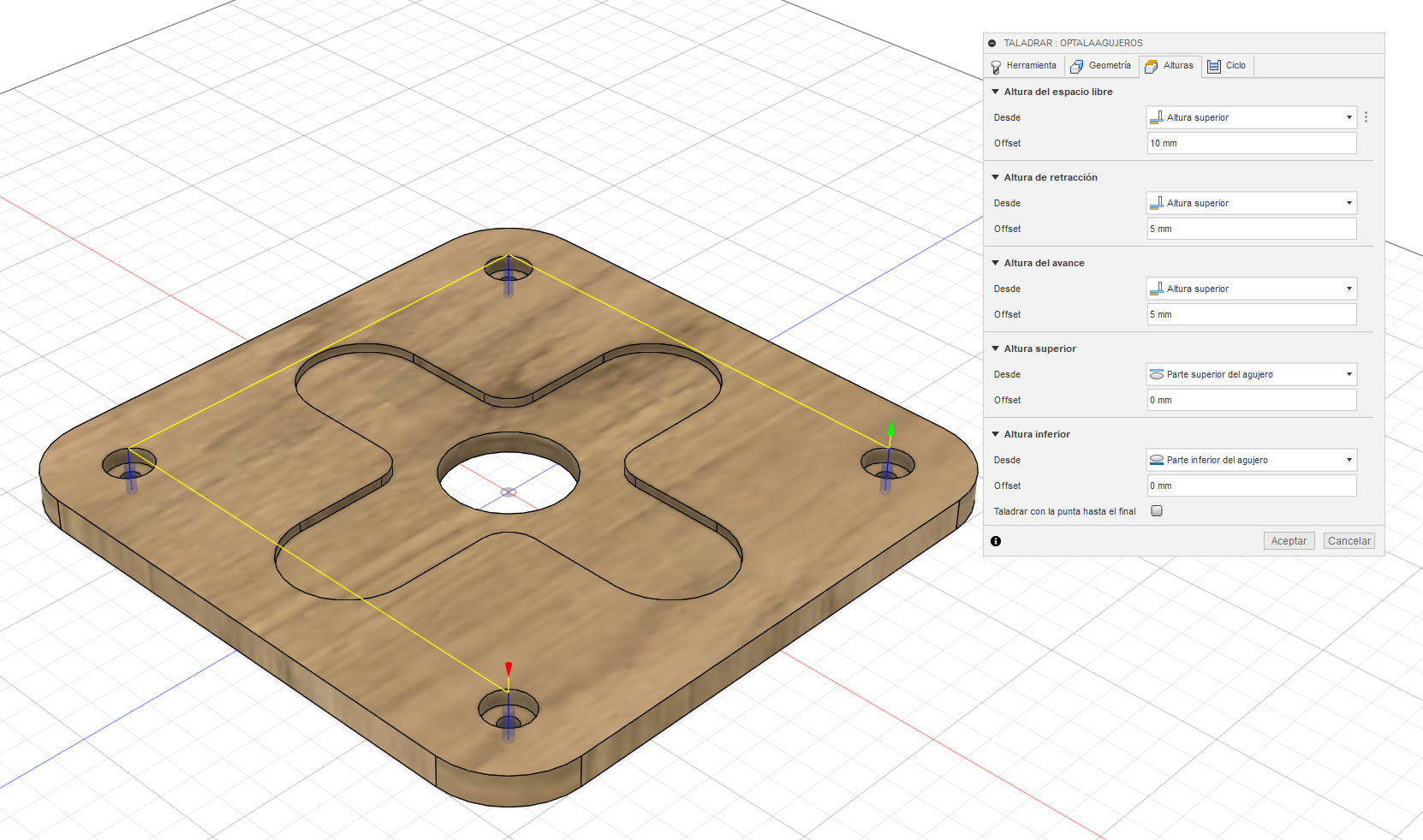

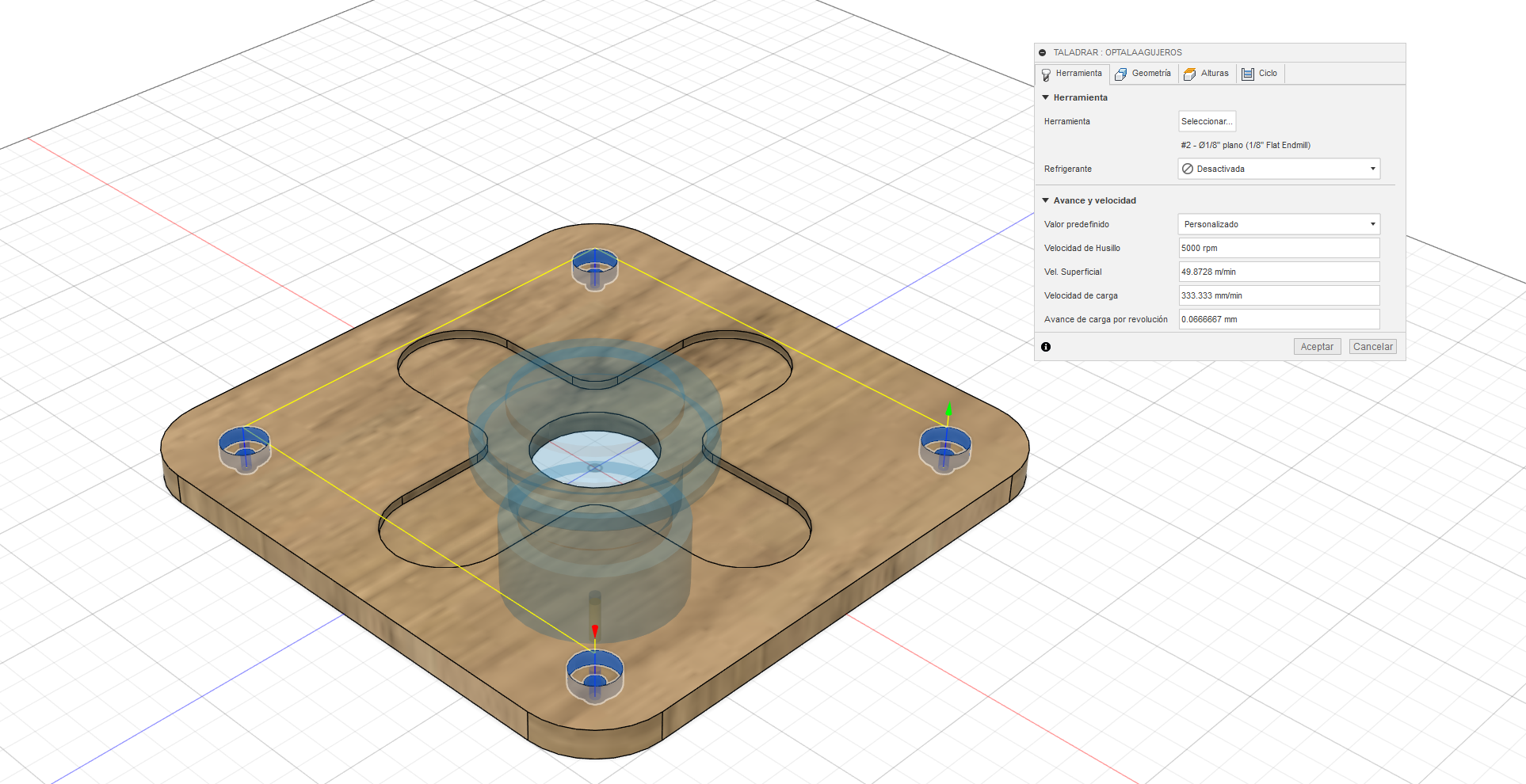

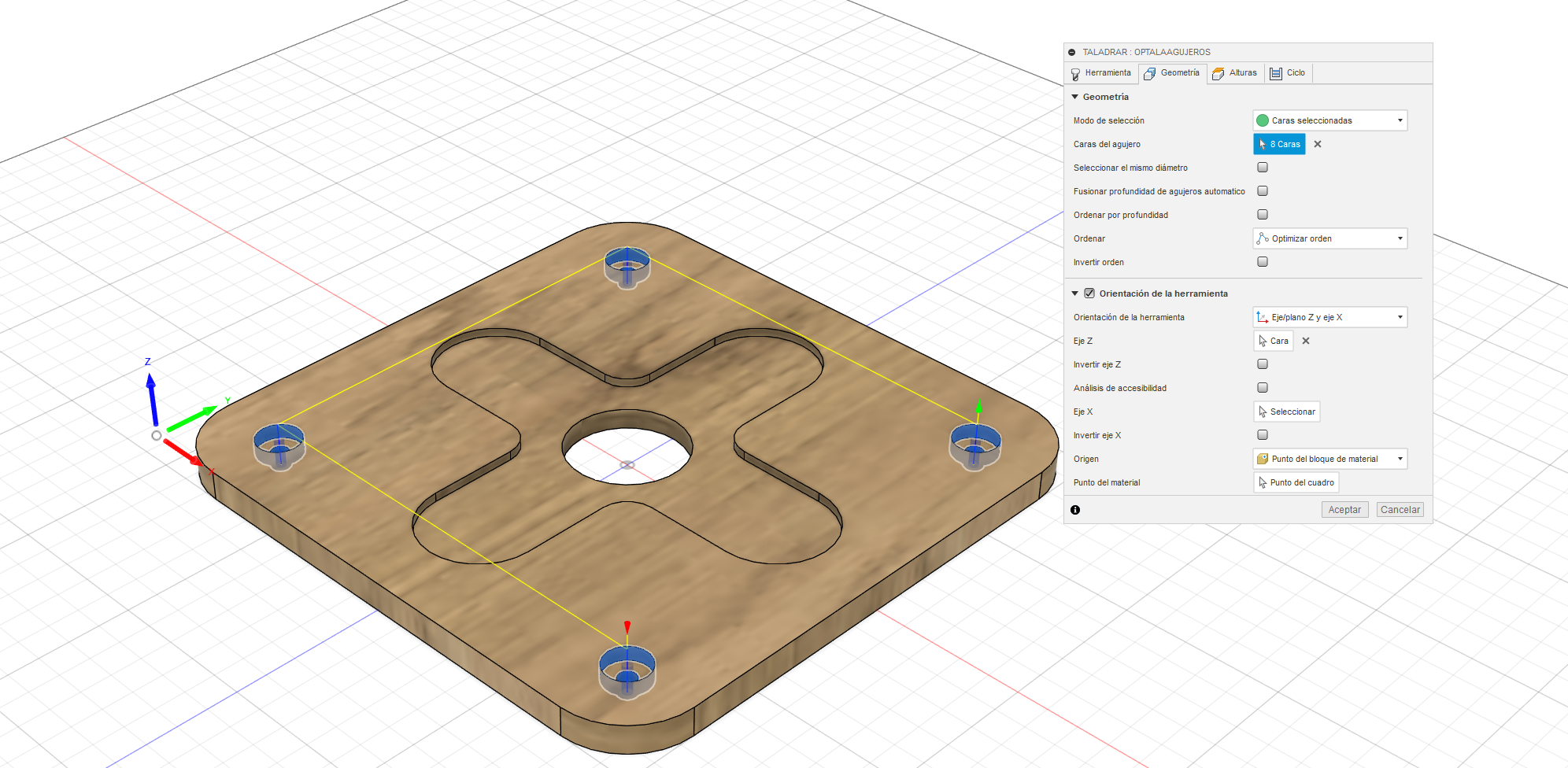

Con esto estaríamos listos para pasar a las diferentes operaciones, comenzando con el Taladrado, aquí la configuración que utilicé para realizar la operación:

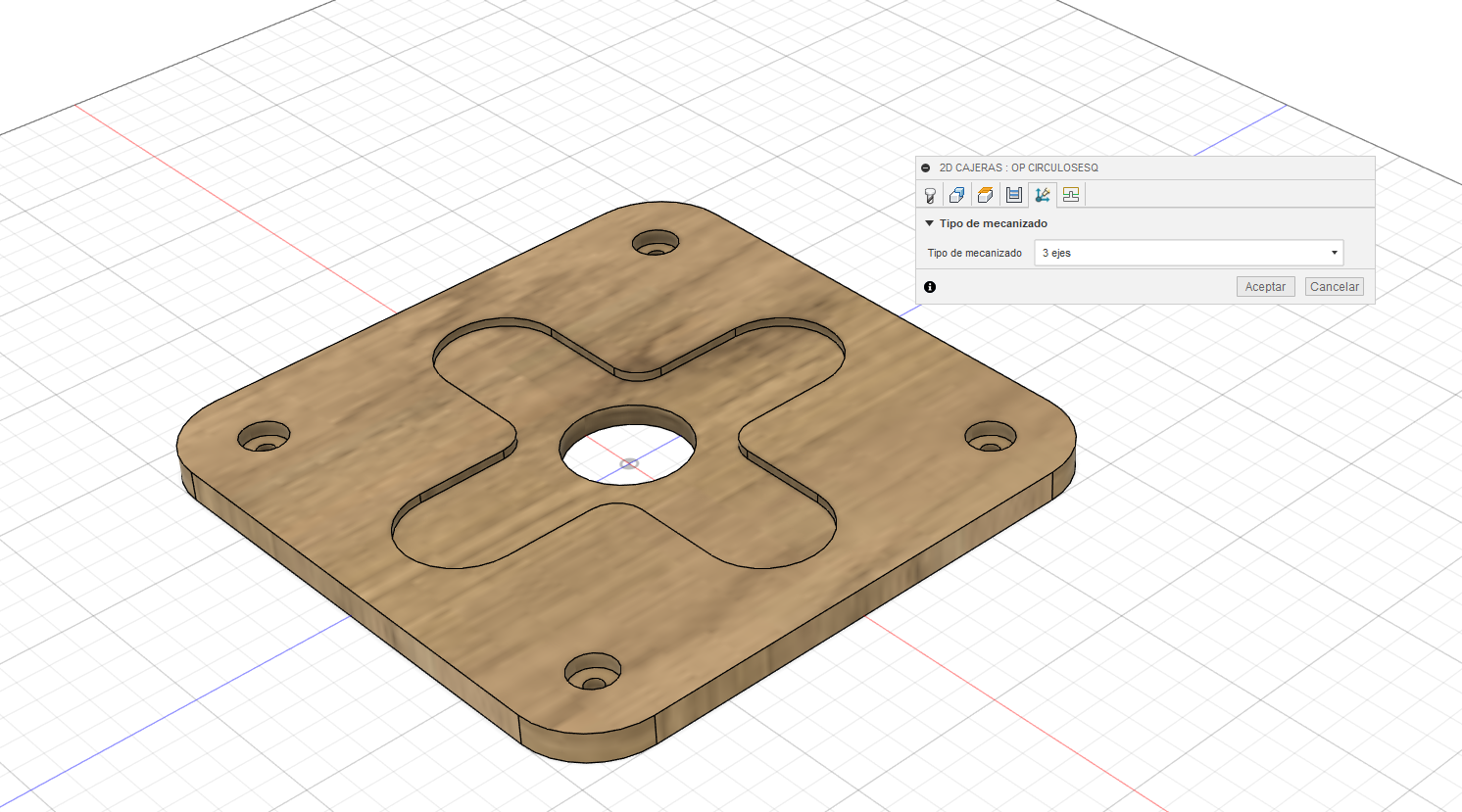

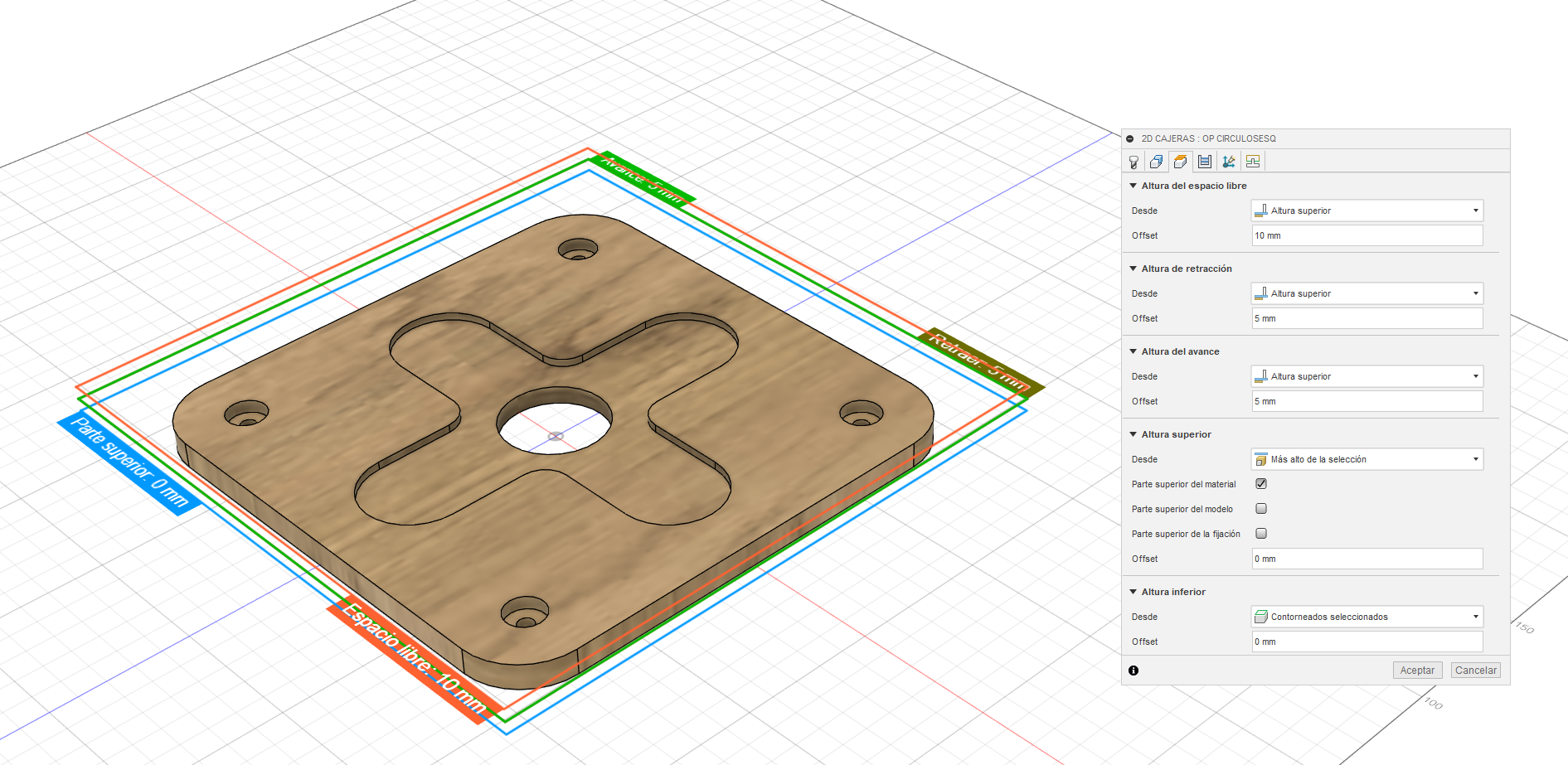

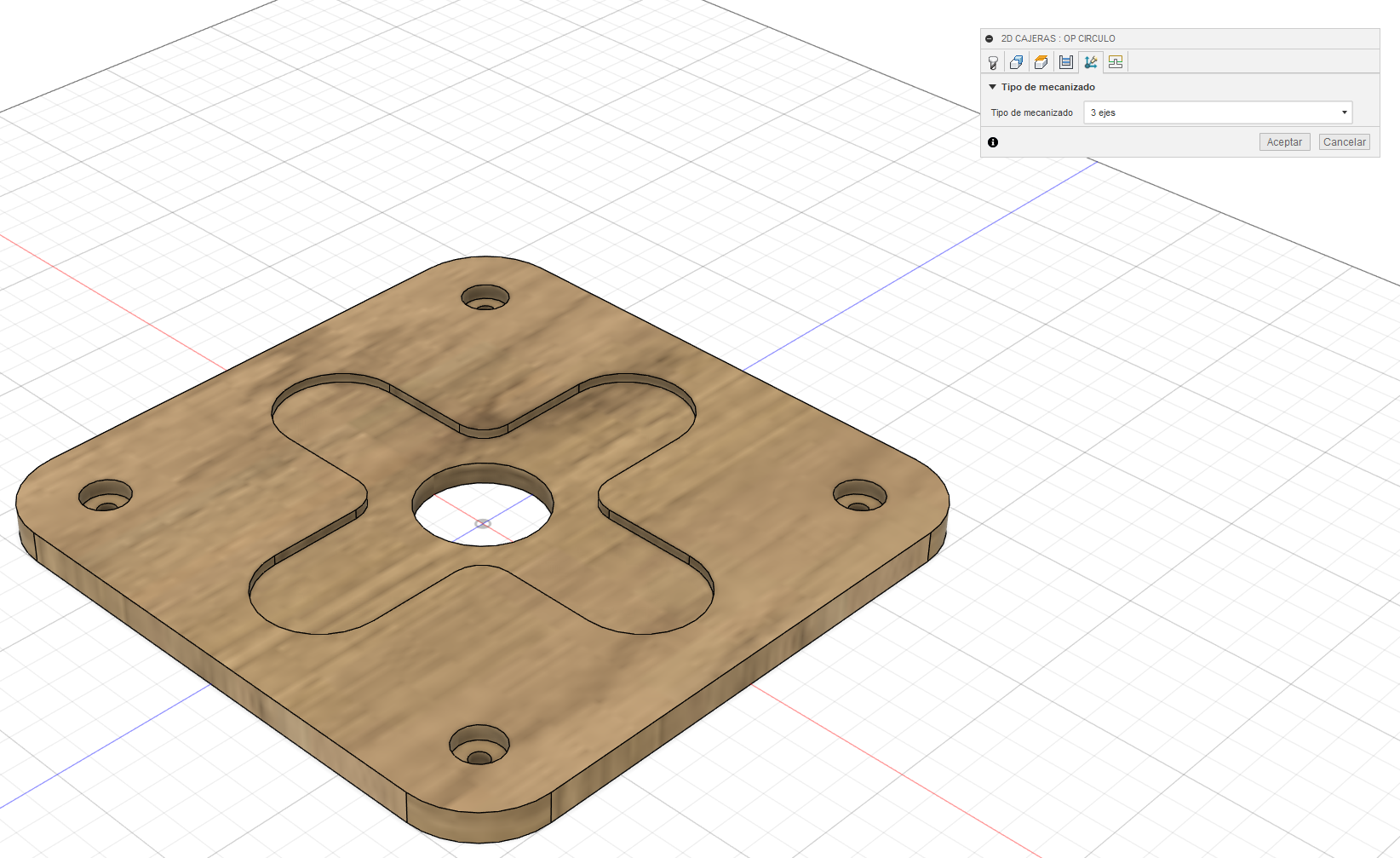

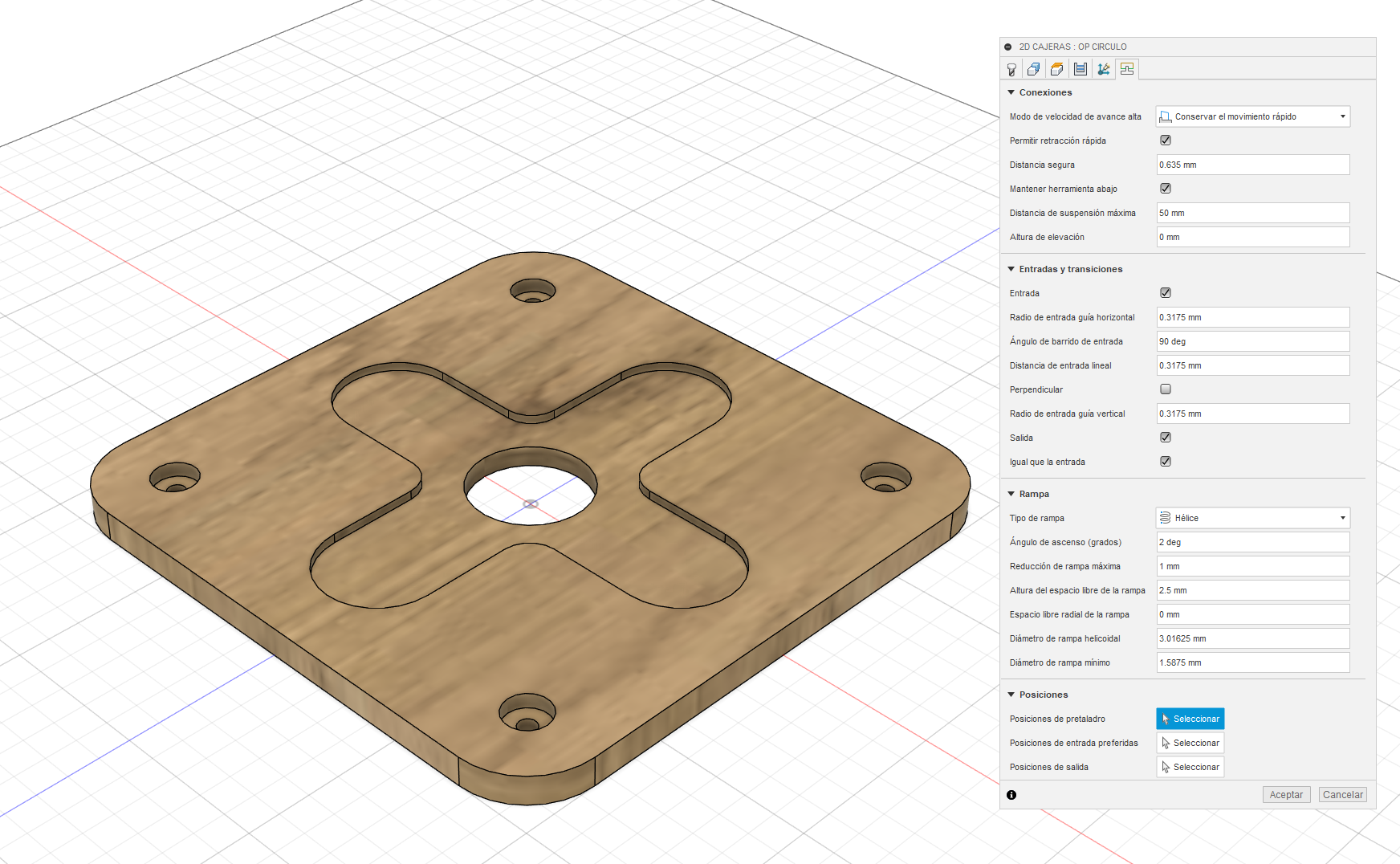

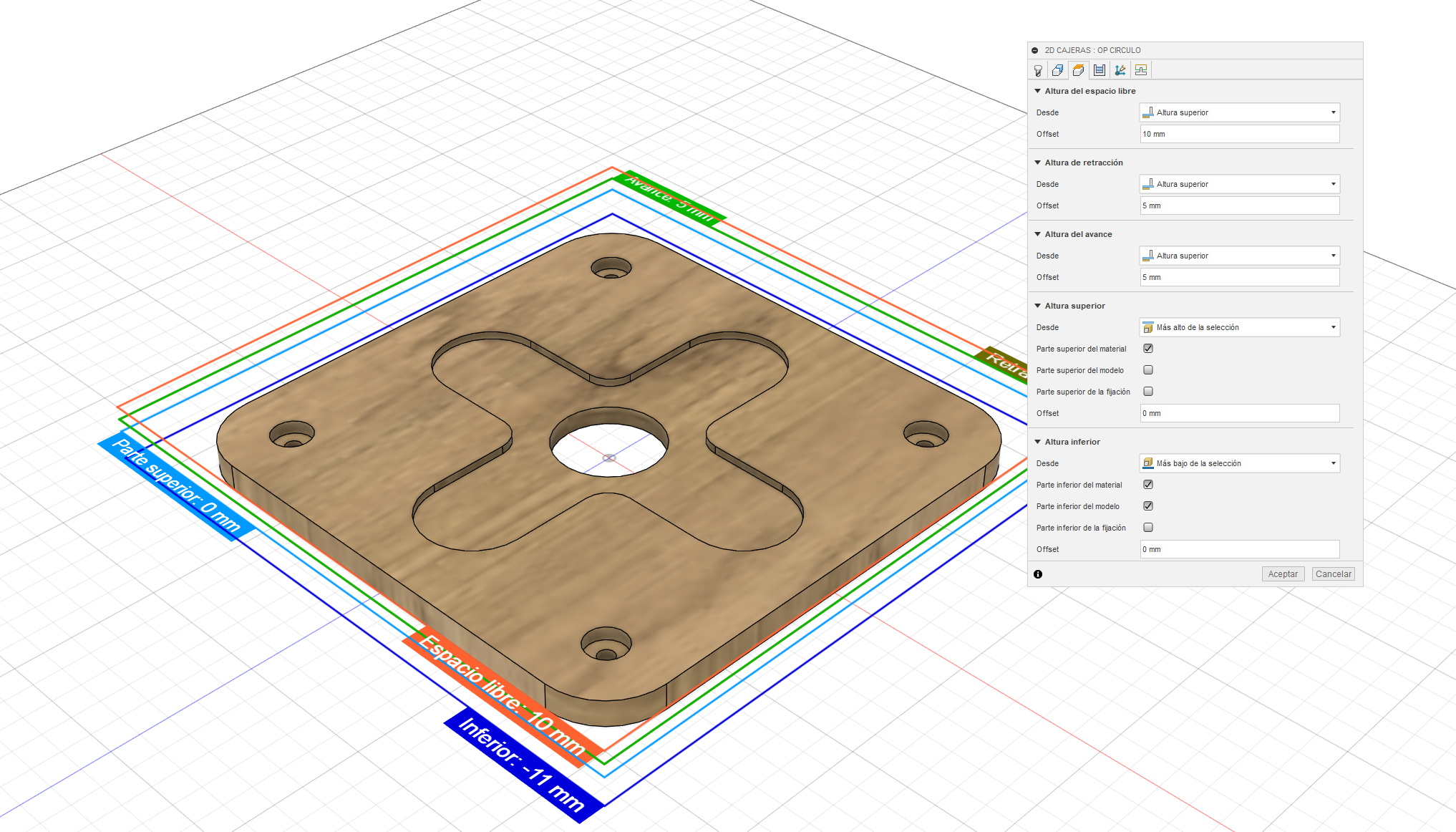

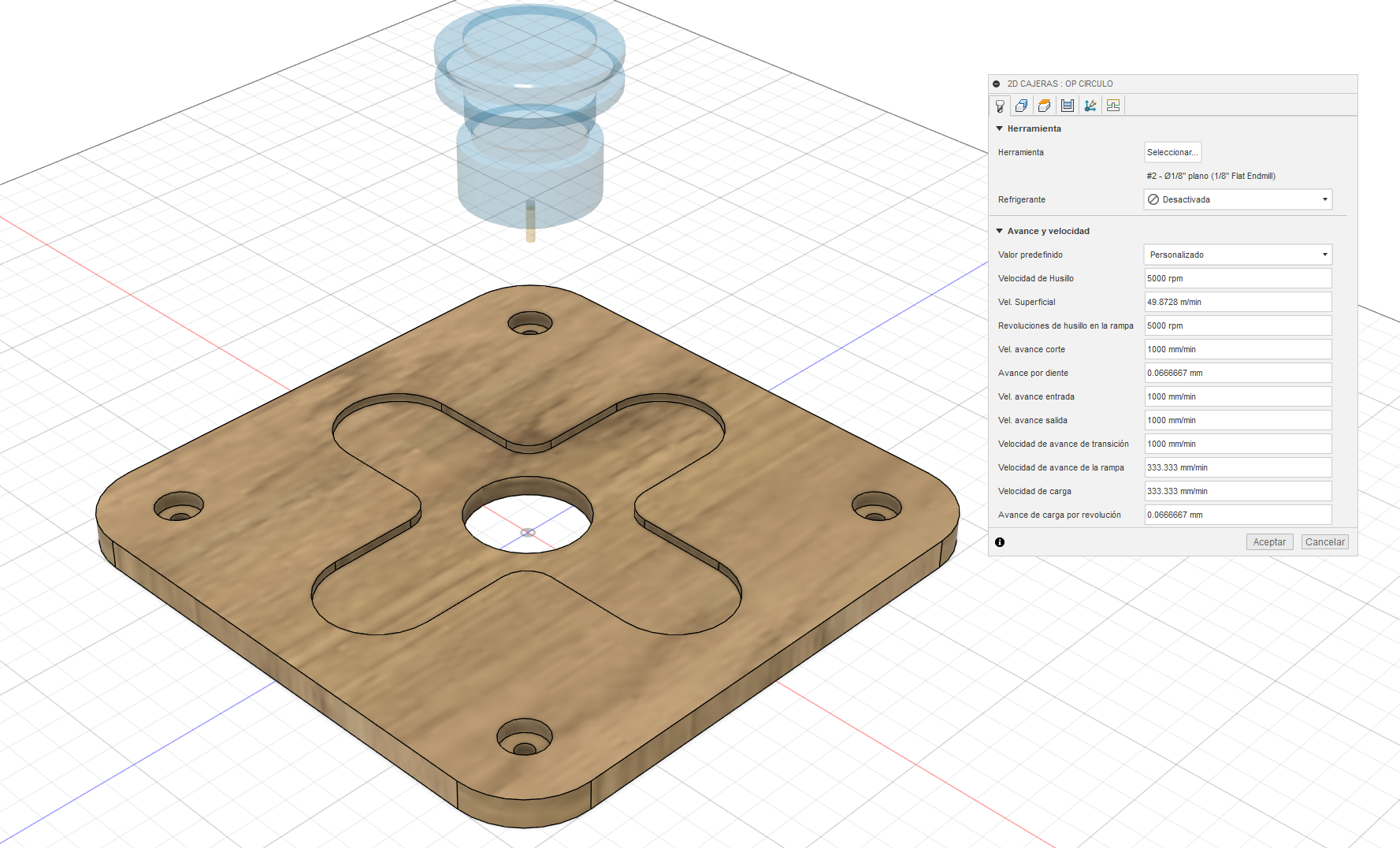

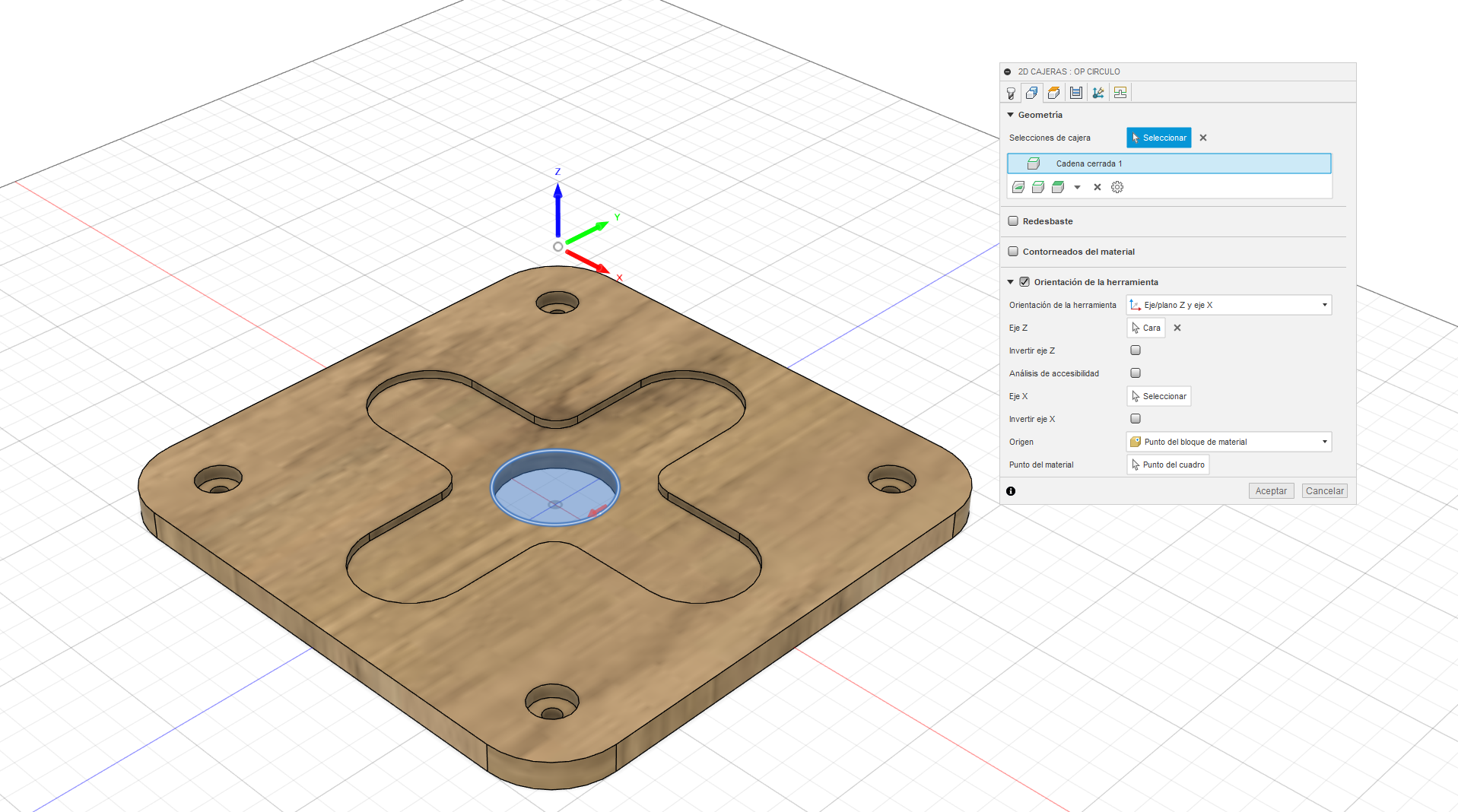

Para la siguiente operación, realicé la Cajera para el circulo central de la pieza, aquí la configuración que utilicé para realizar la operación:

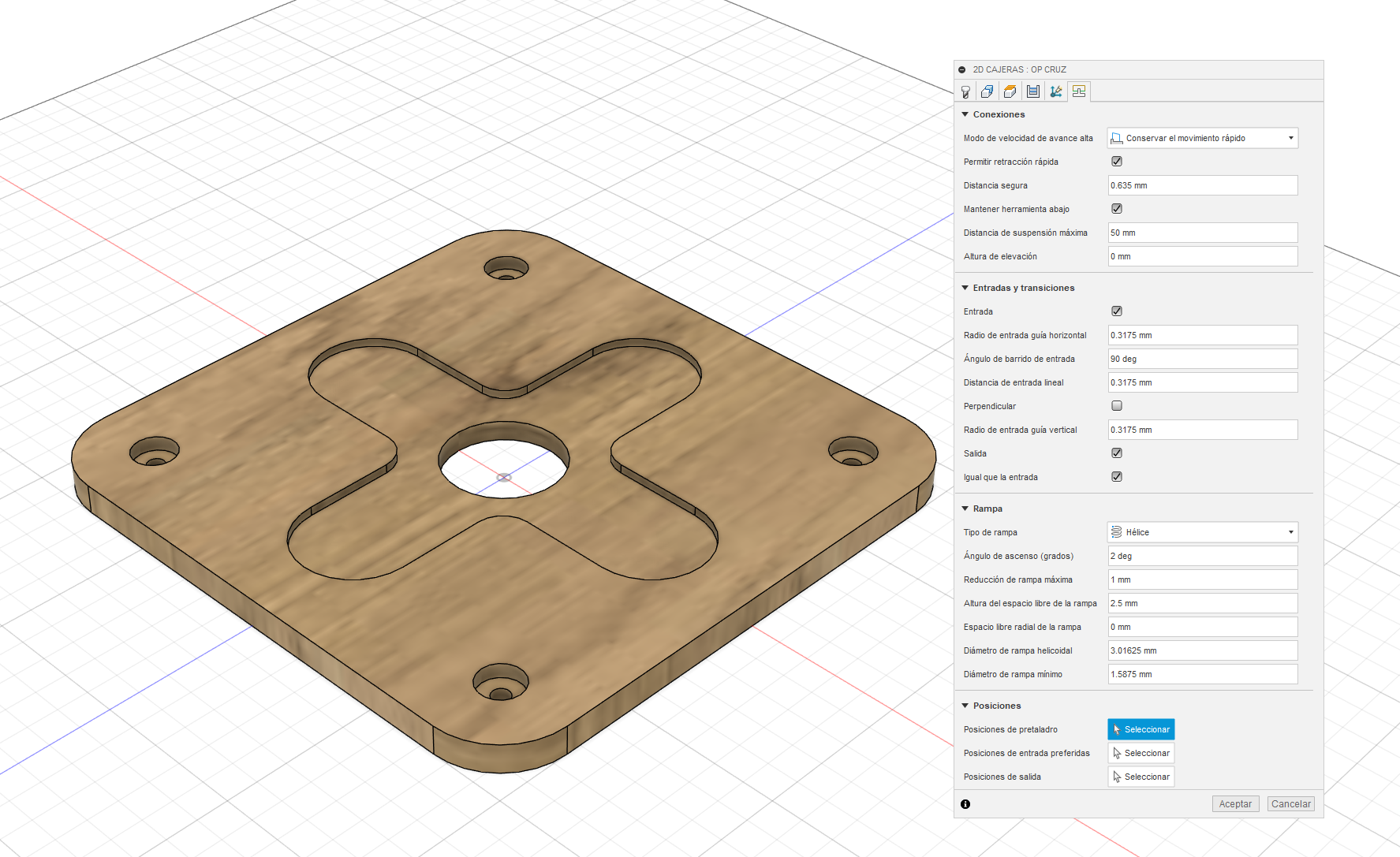

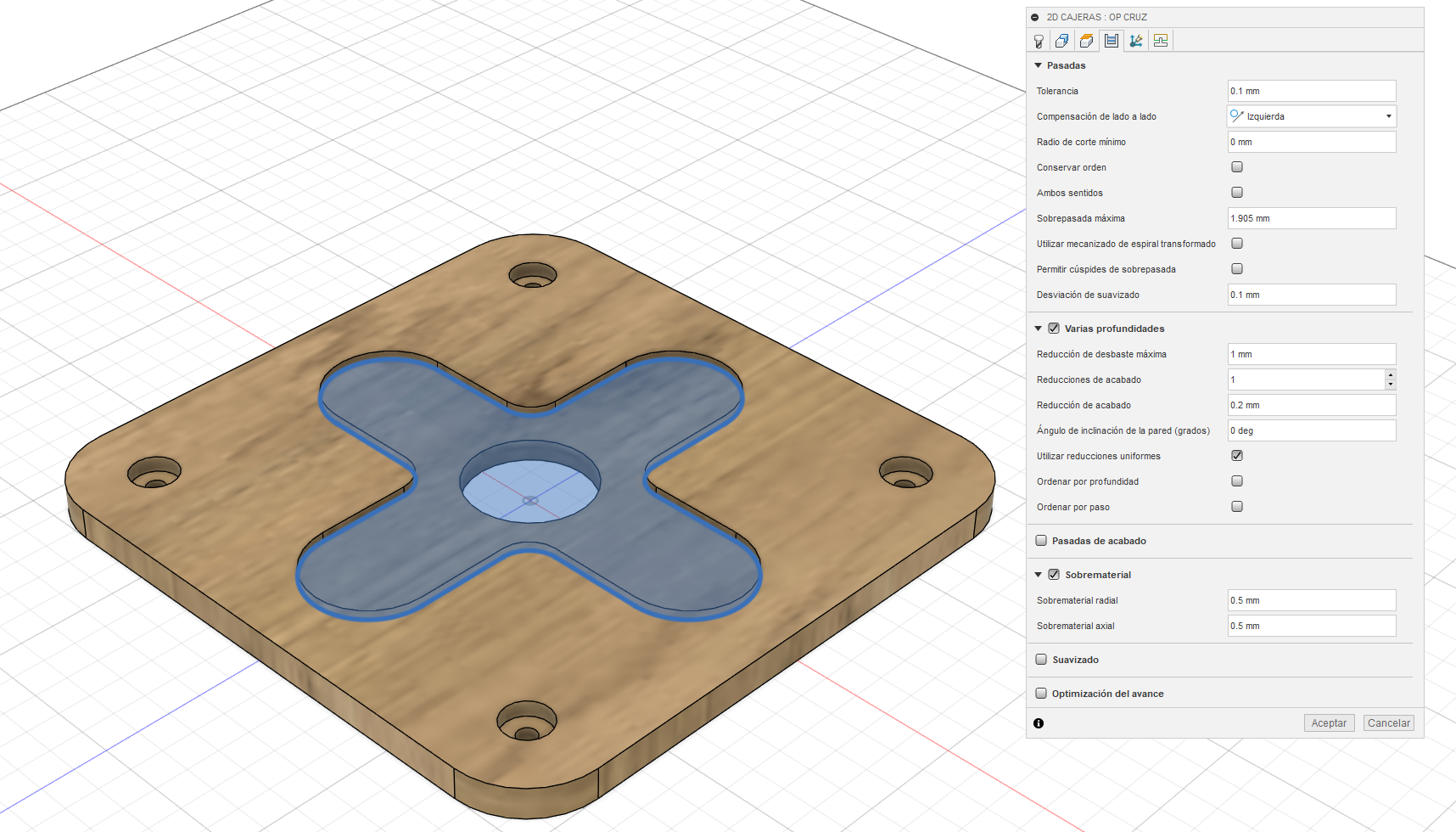

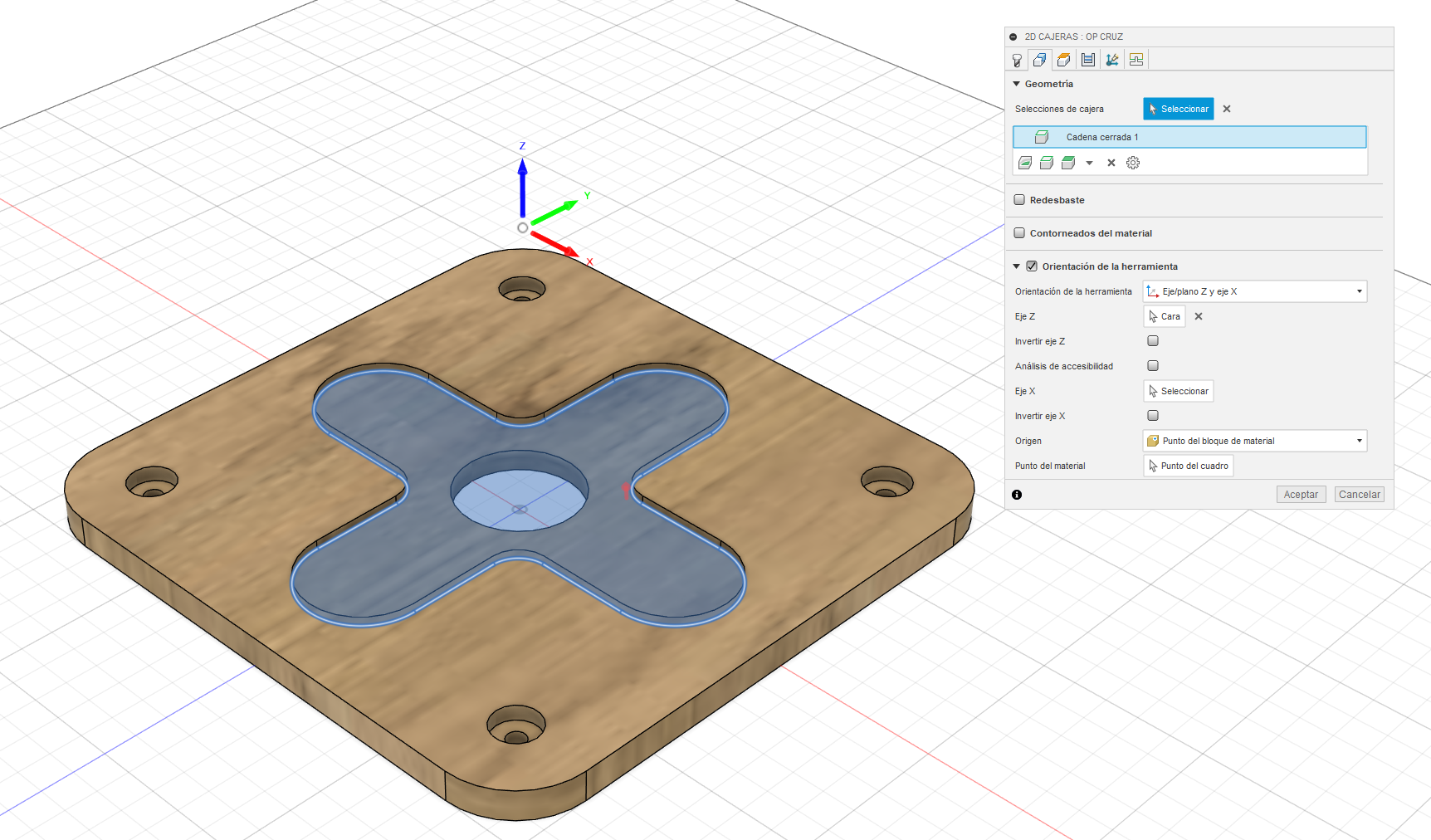

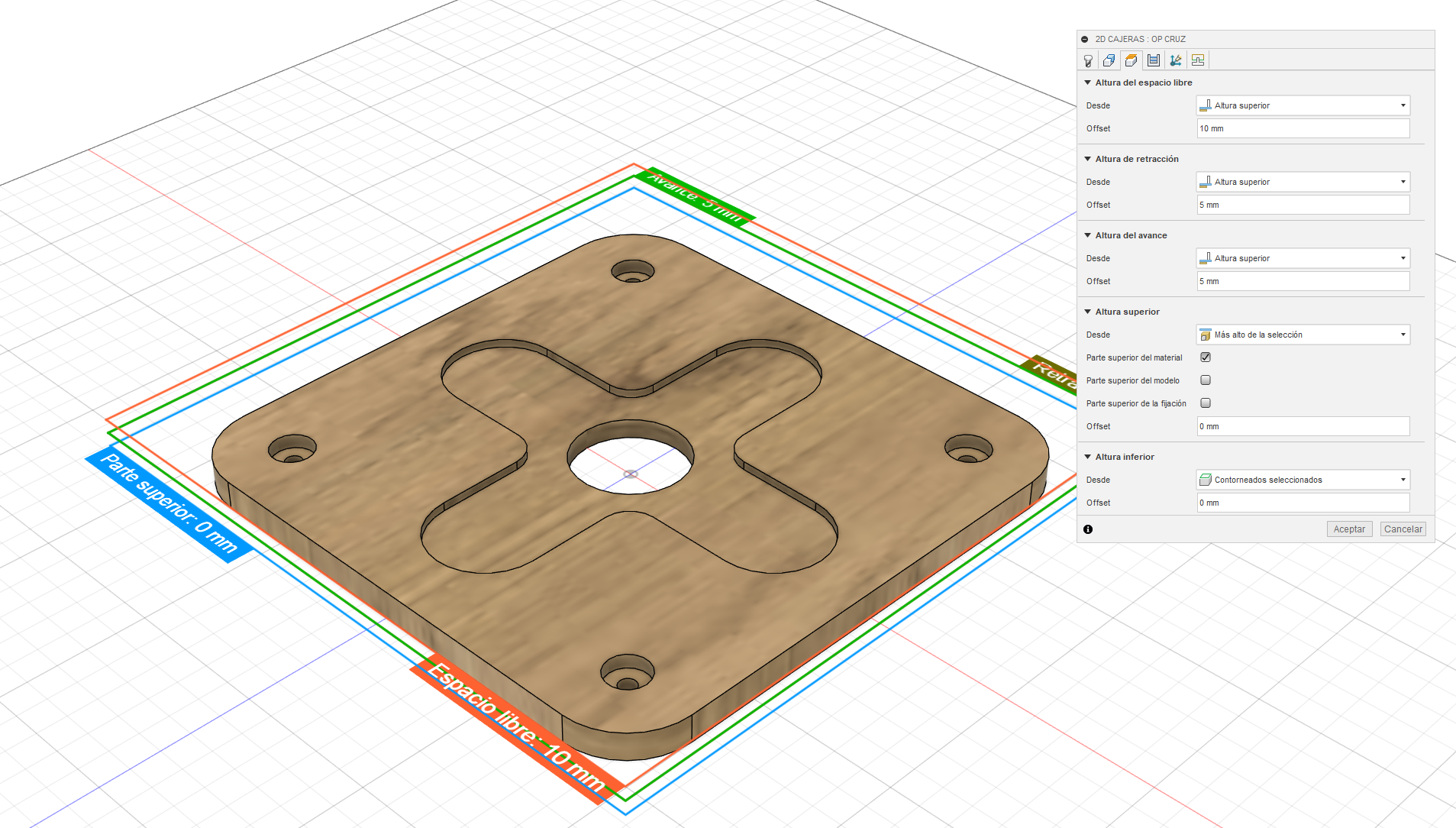

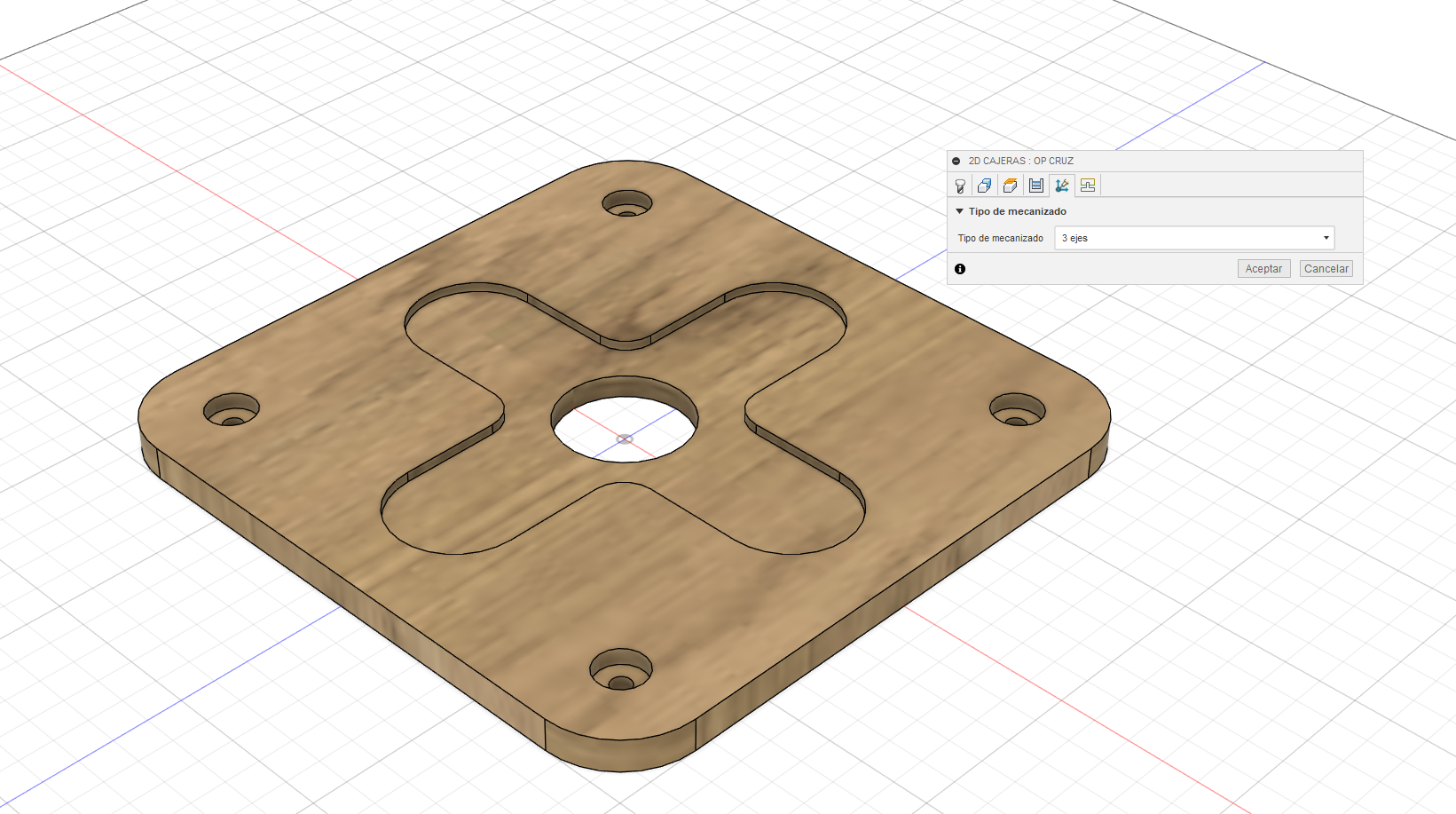

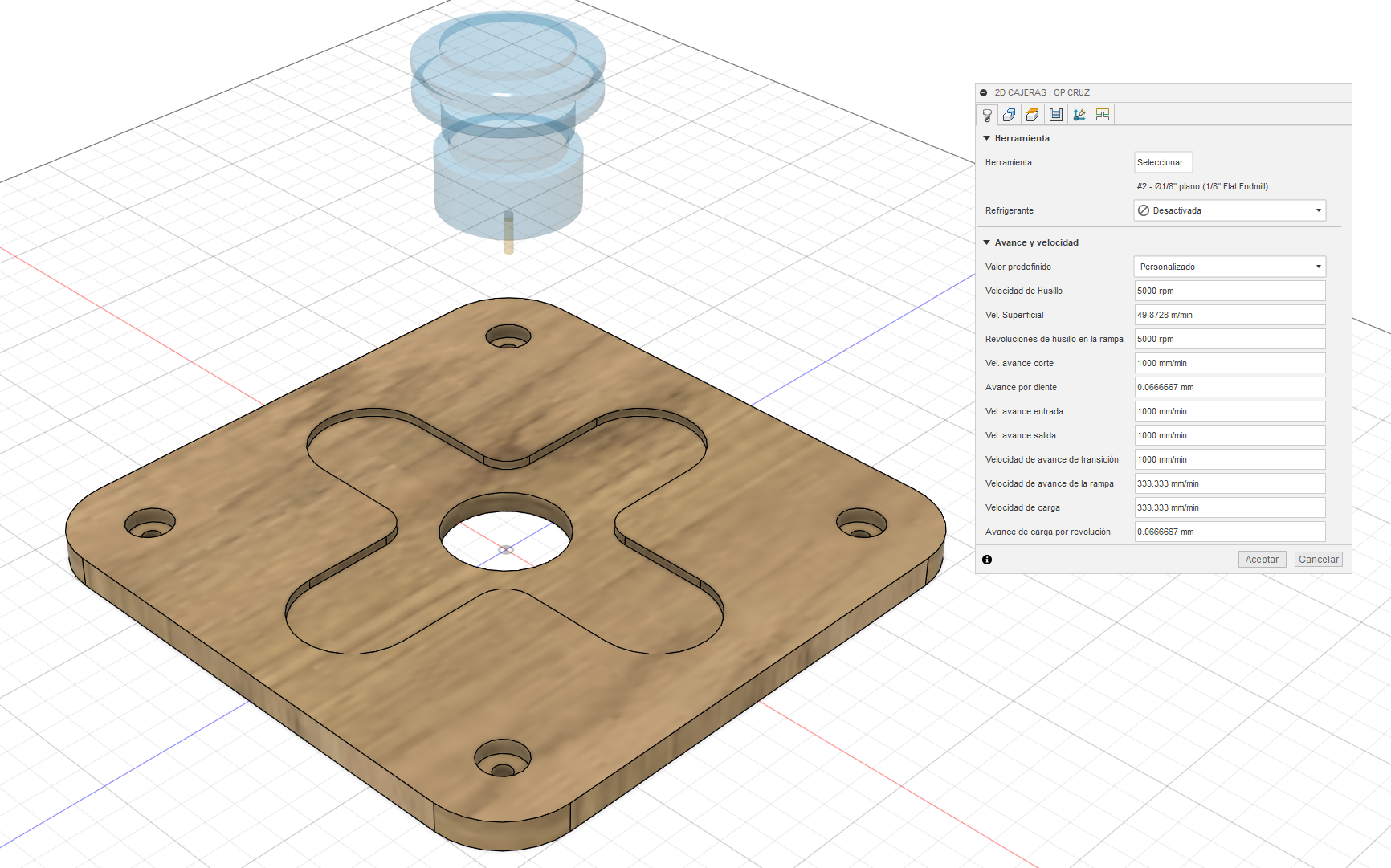

Luego pasé a la cajera que realizaría la cruz redondeada del centro, aquí la configuración que utilicé para realizar la operación:

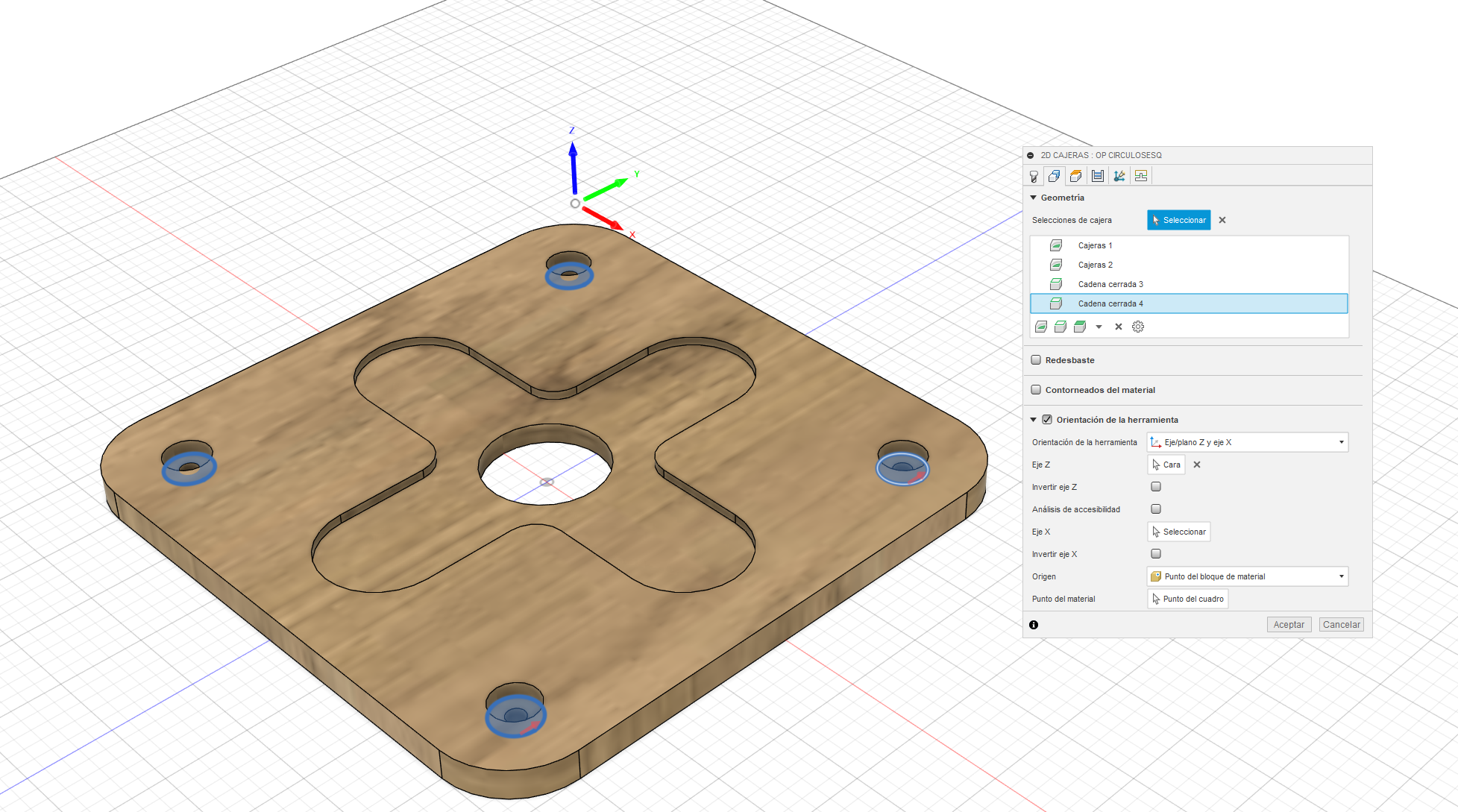

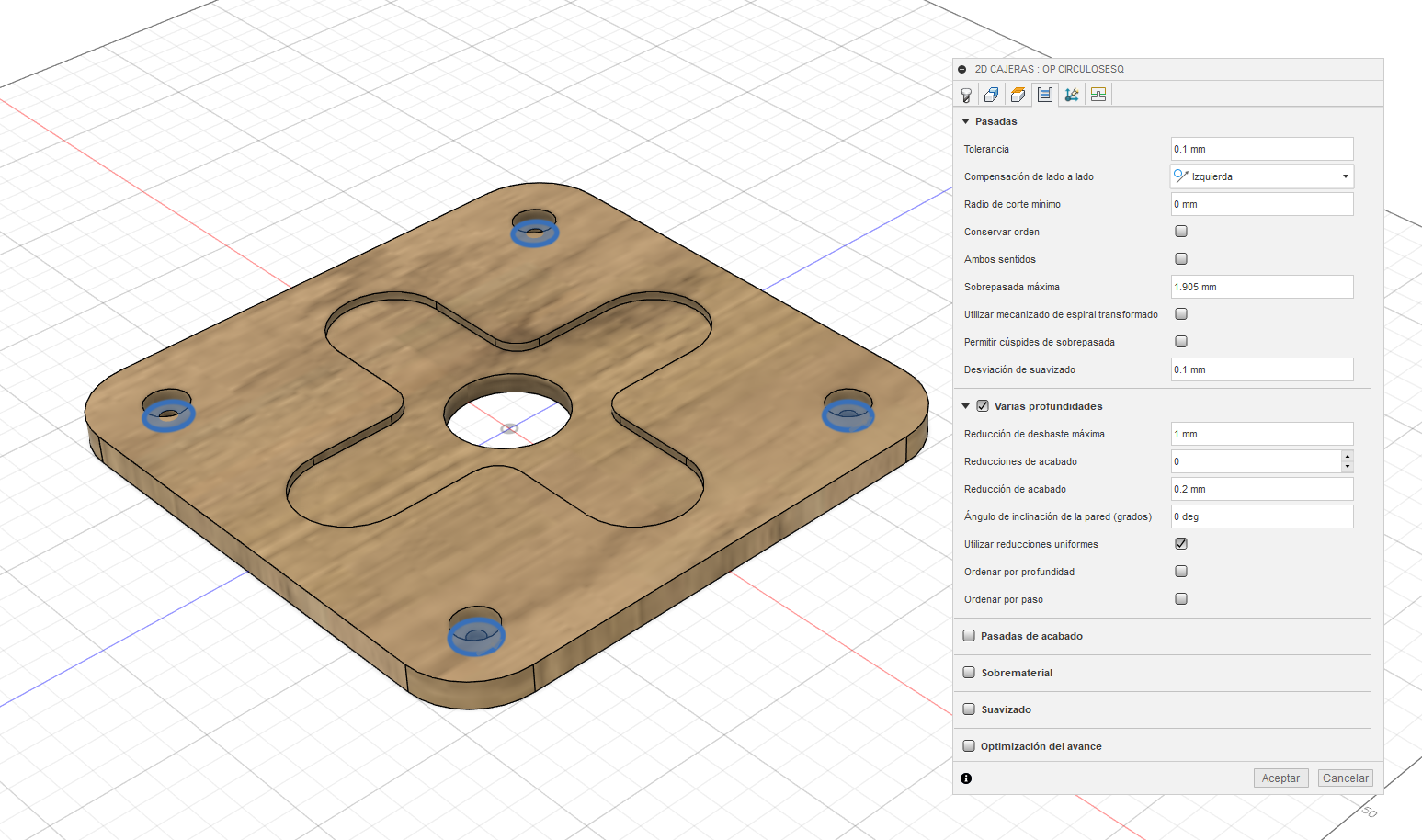

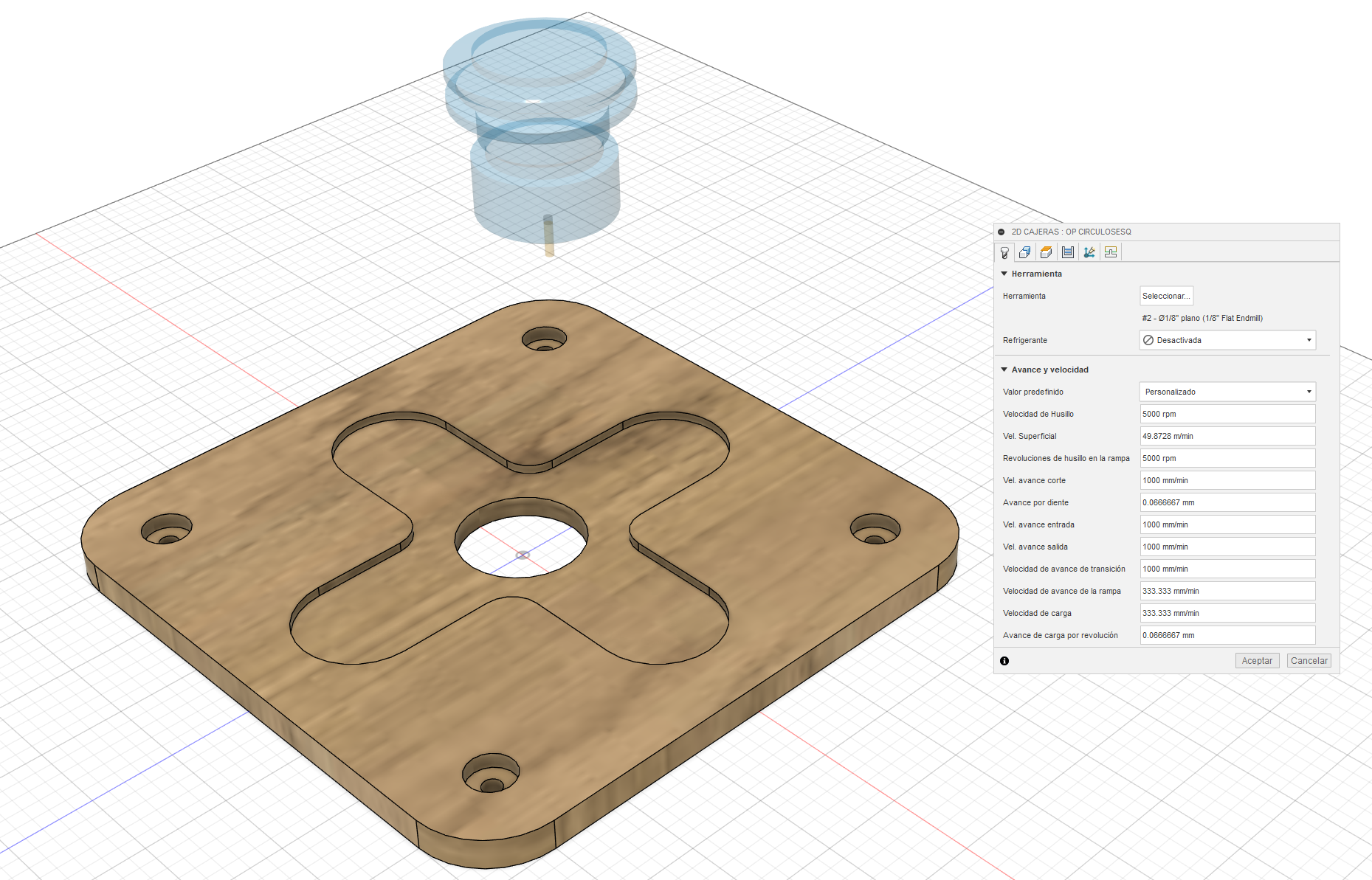

Luego las cajeras que recorren cada uno de los taladros realizados anteriormente, aquí la configuración que utilicé para realizar la operación:

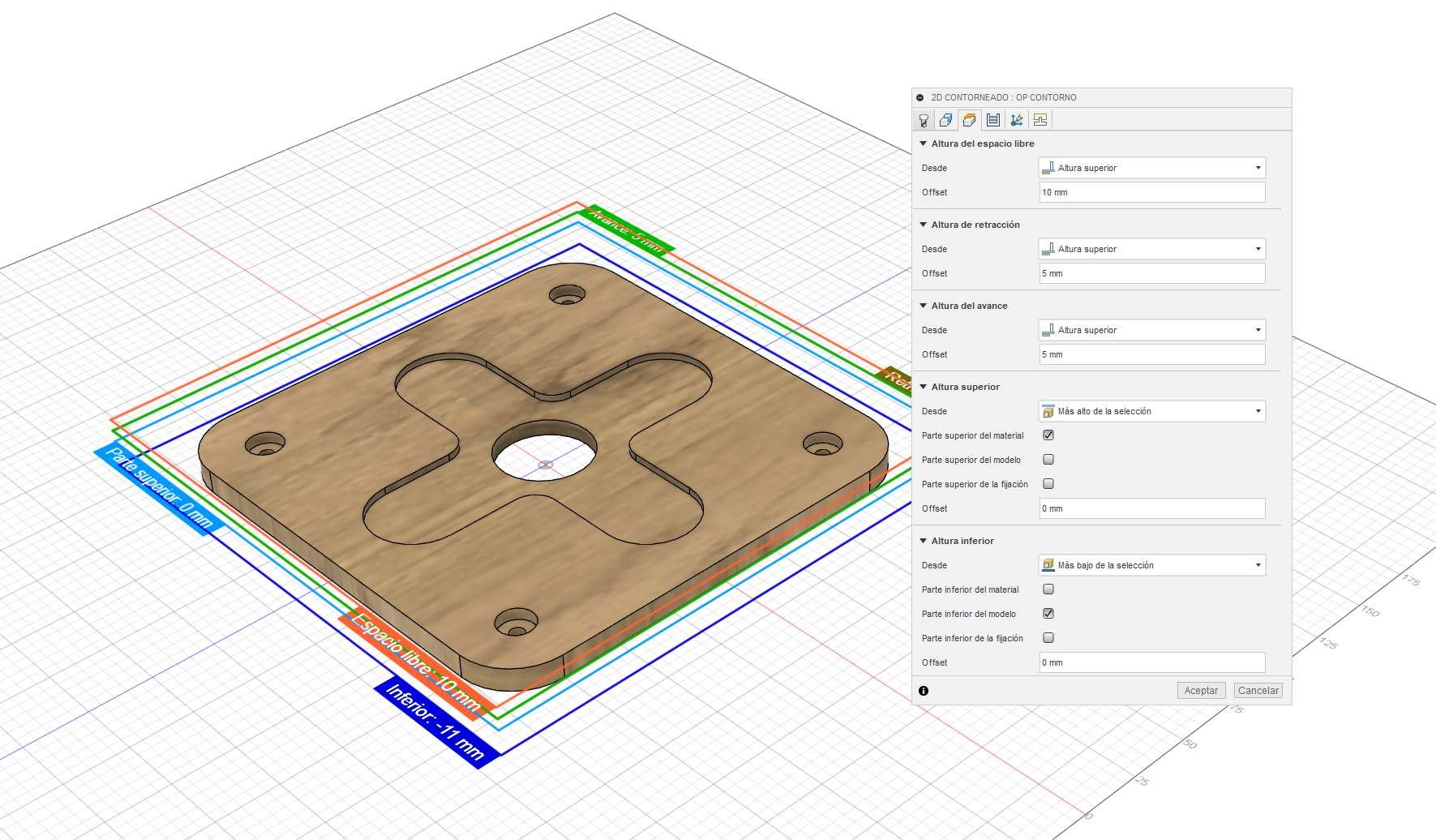

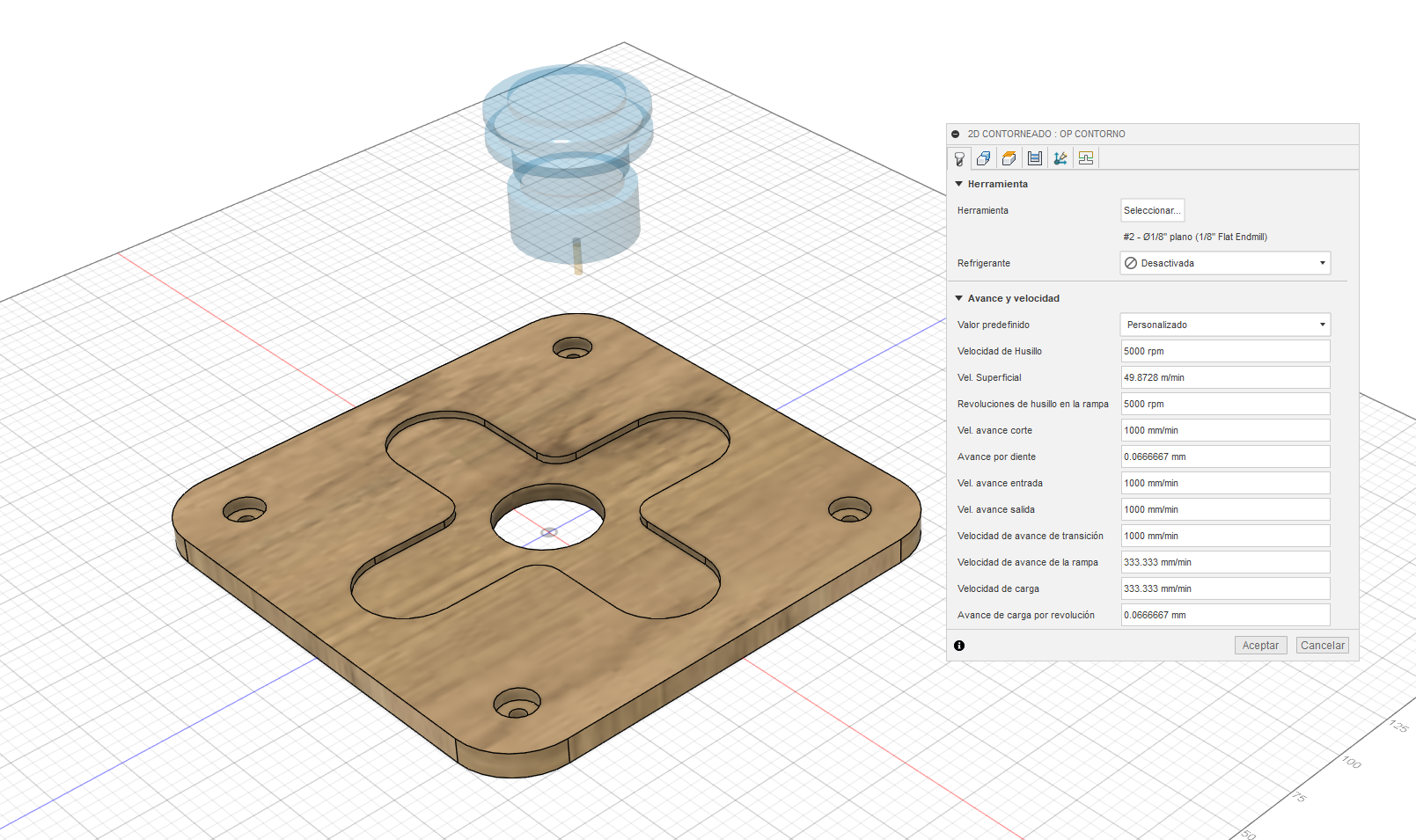

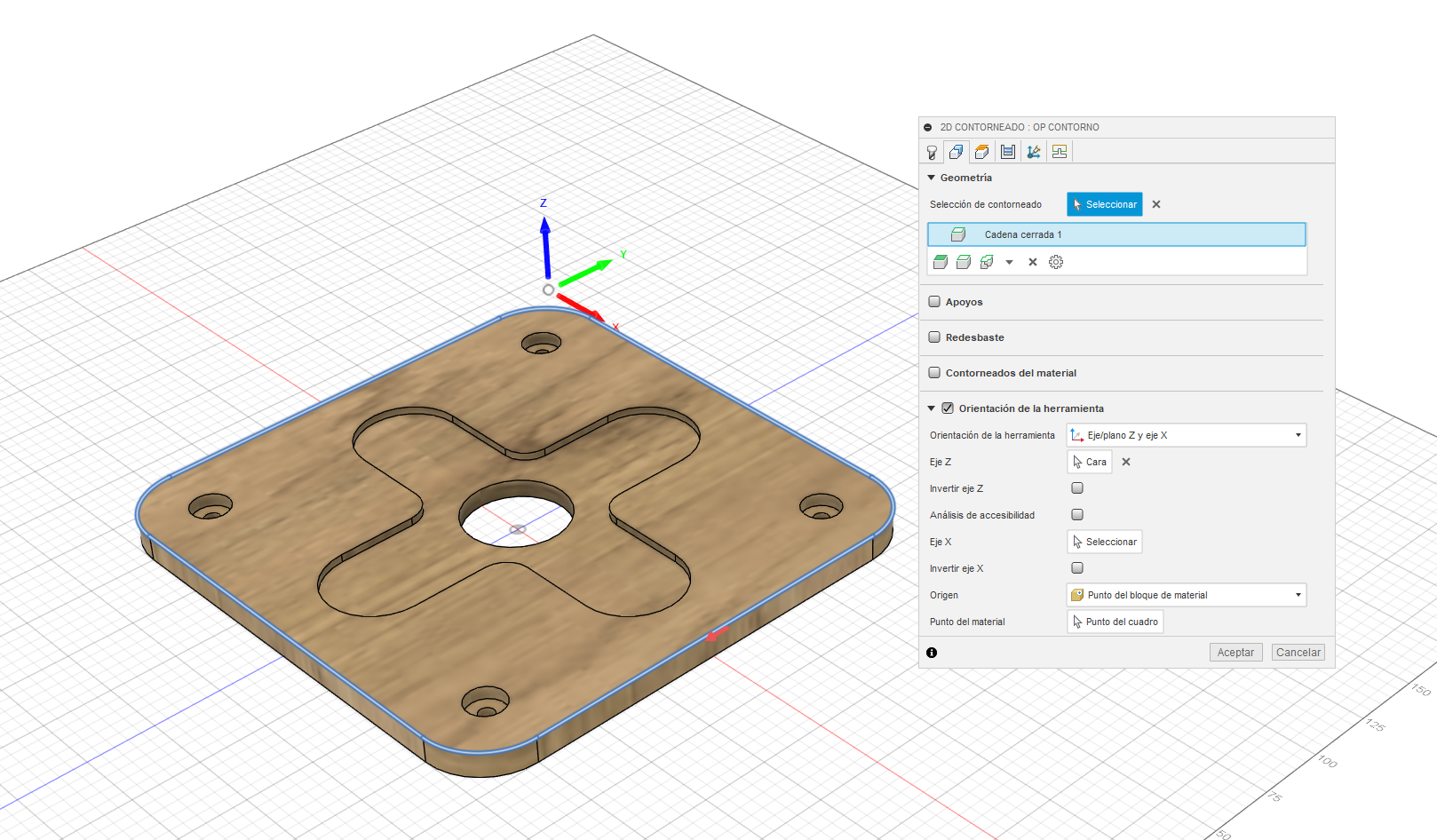

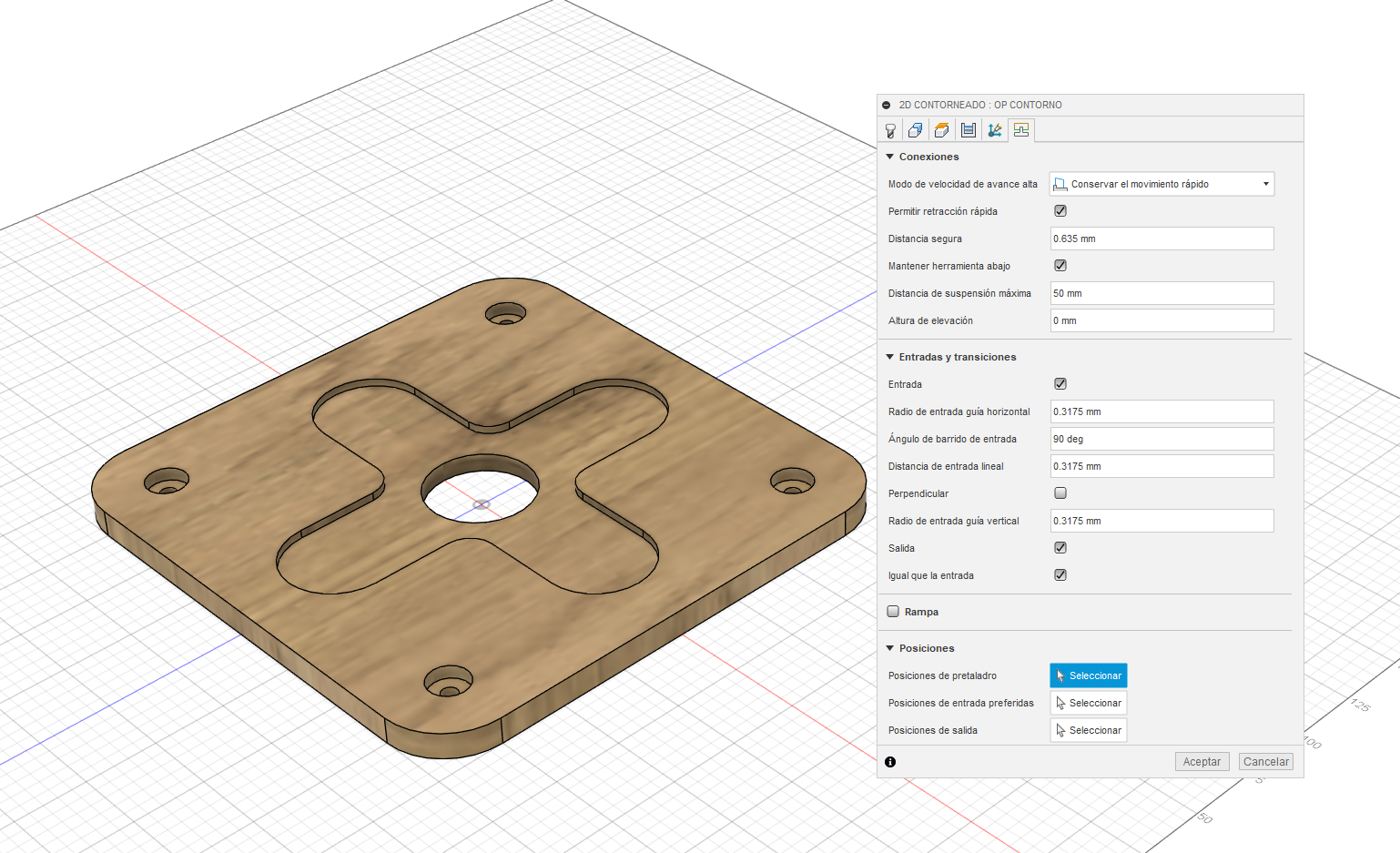

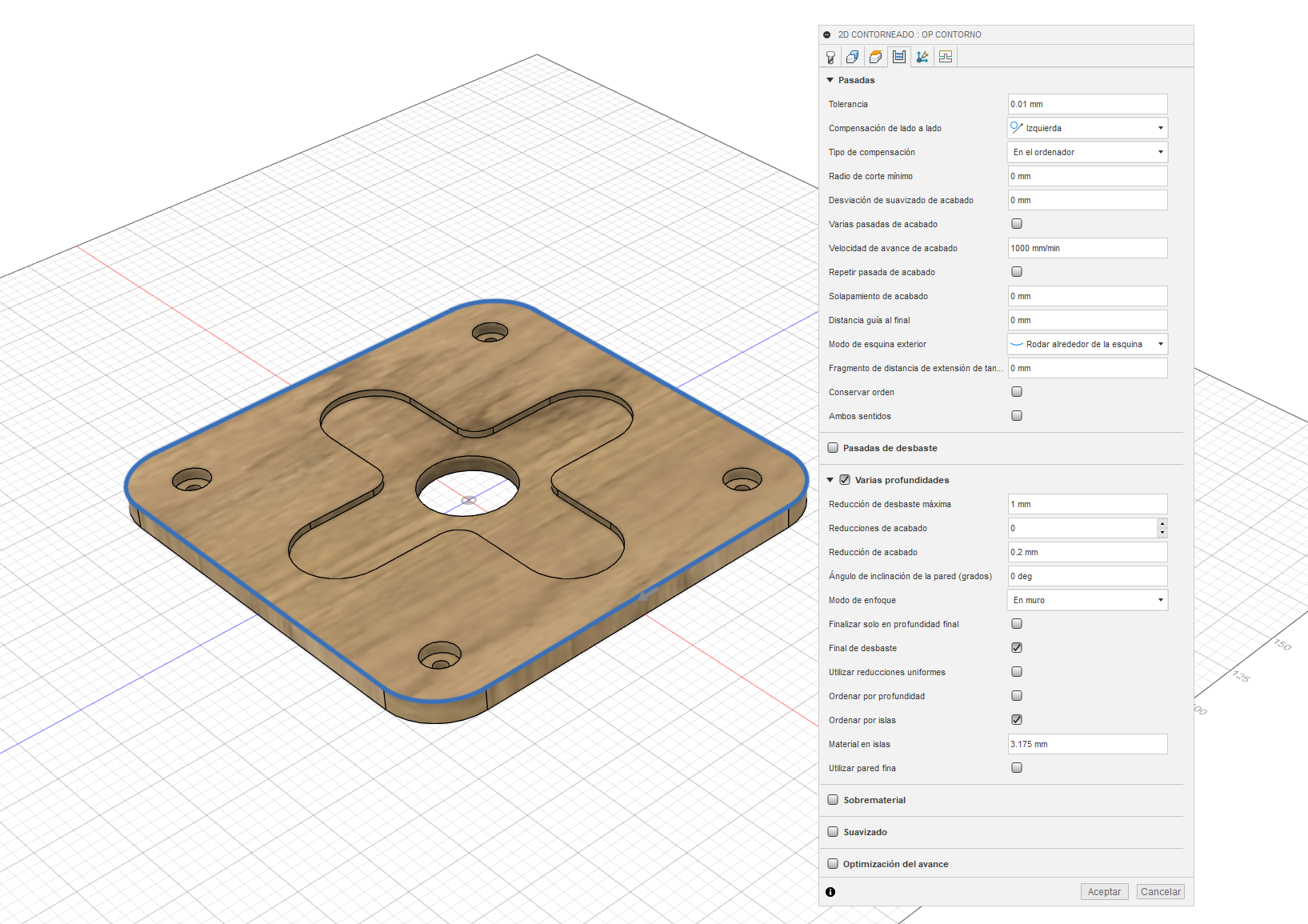

Finalmente, pasé a la operación de Contorno, para justamente contornear la pieza a su modelo final, aquí la configuración que utilicé para realizar la operación:

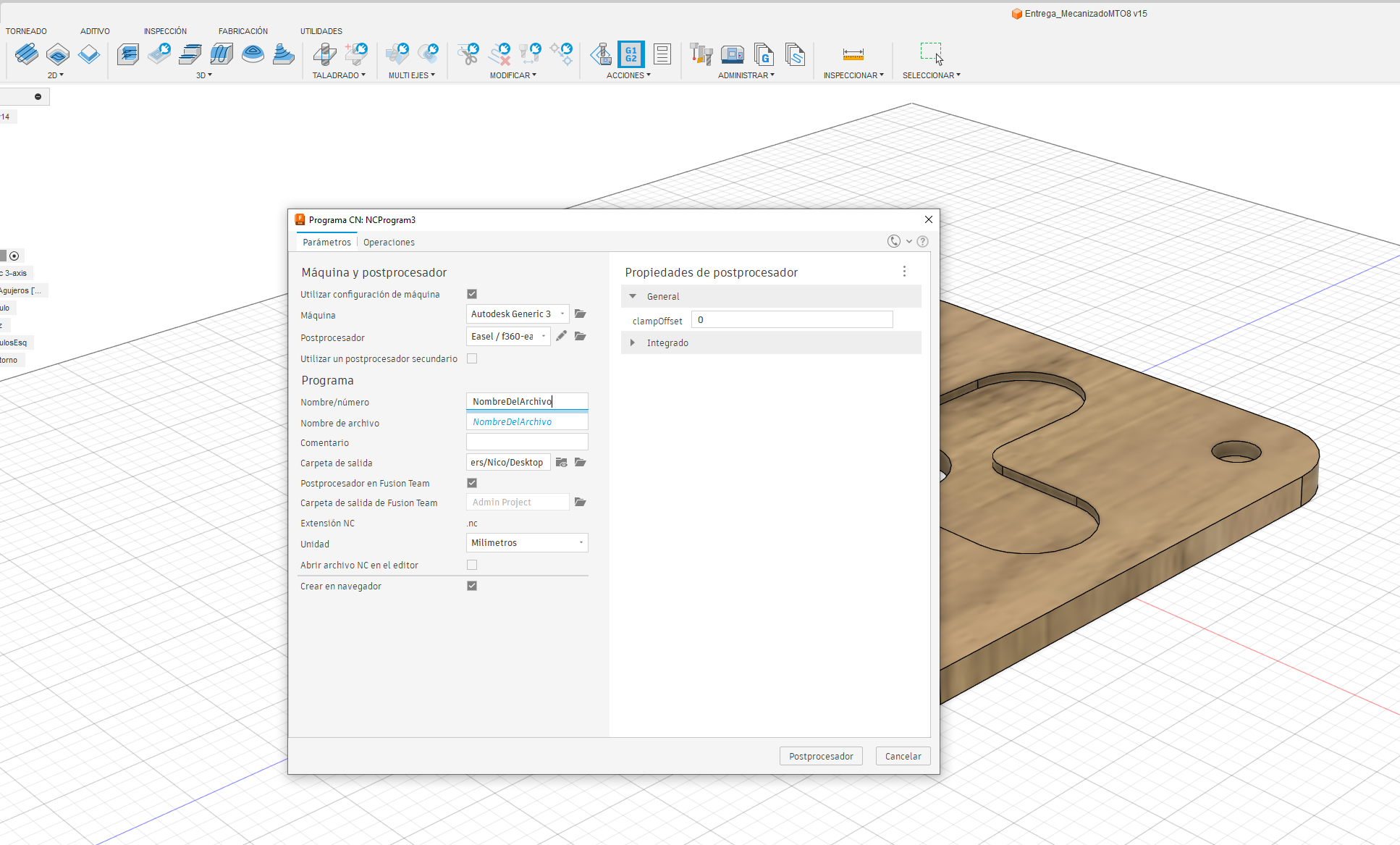

Para exportar el proyecto luego, en el menú de Acciones, opción de PostProcesar:
Videos del Proyecto
Muestra de la simulación con todas las operaciones anteriormente detalladas:

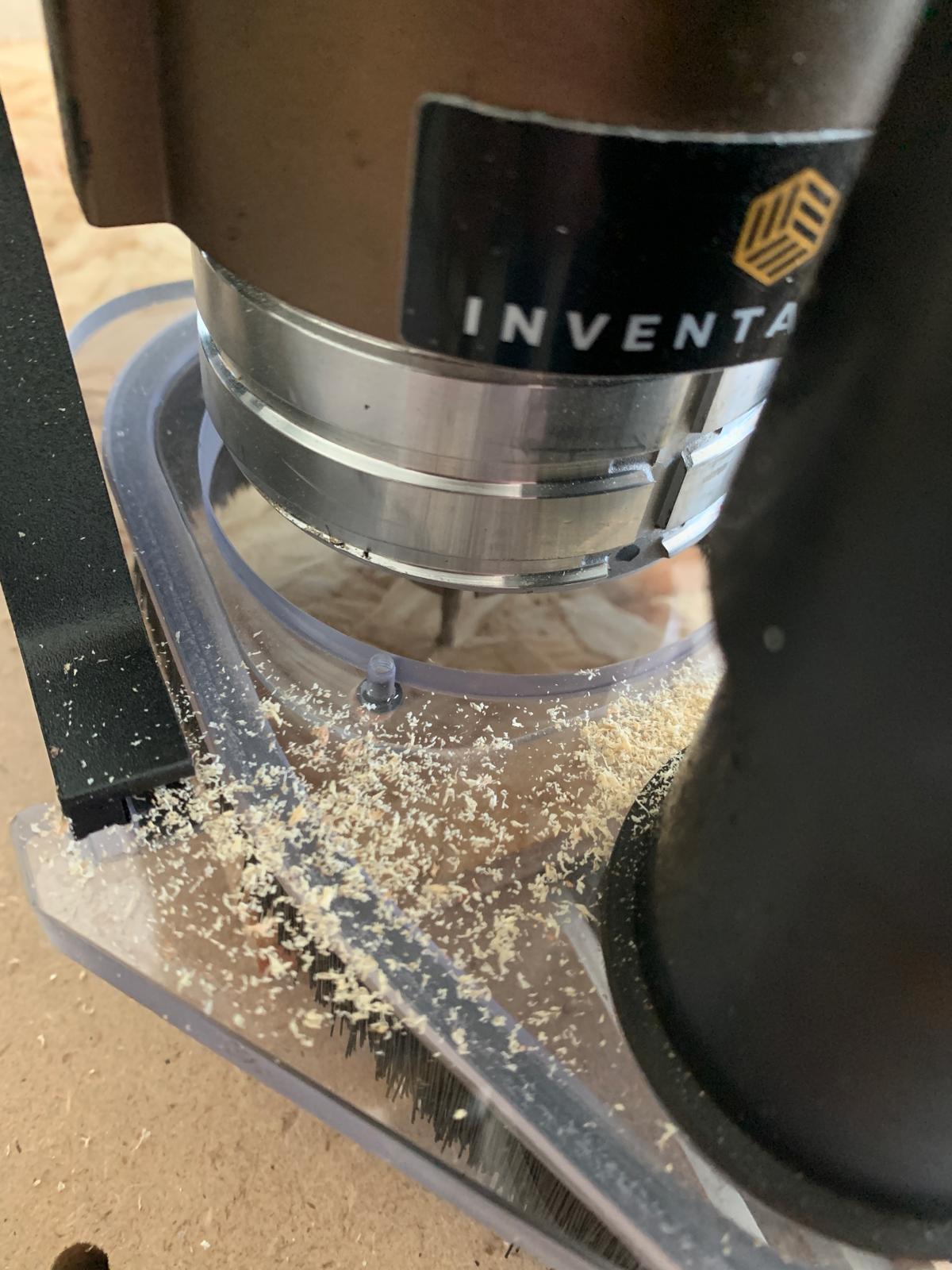

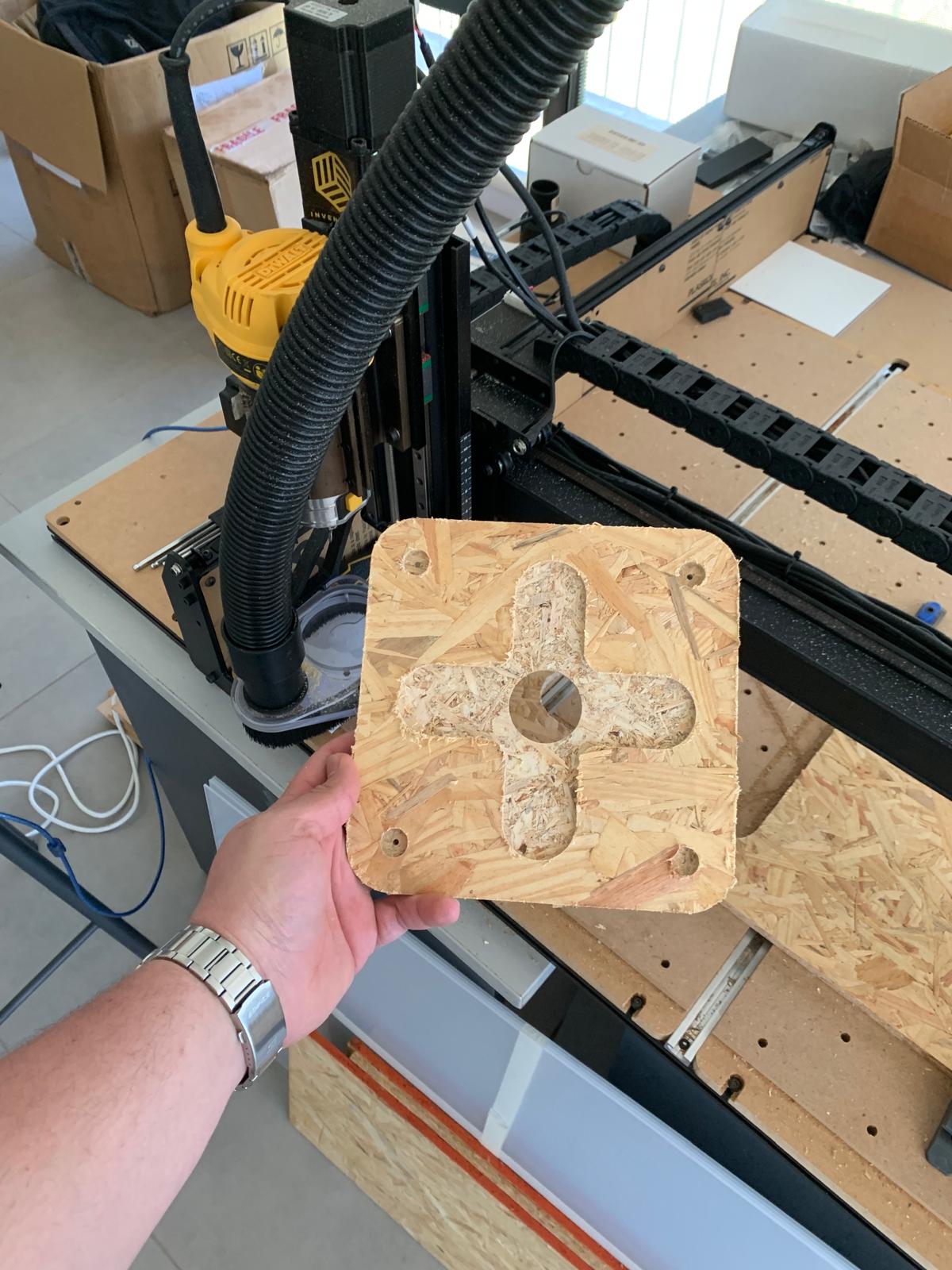

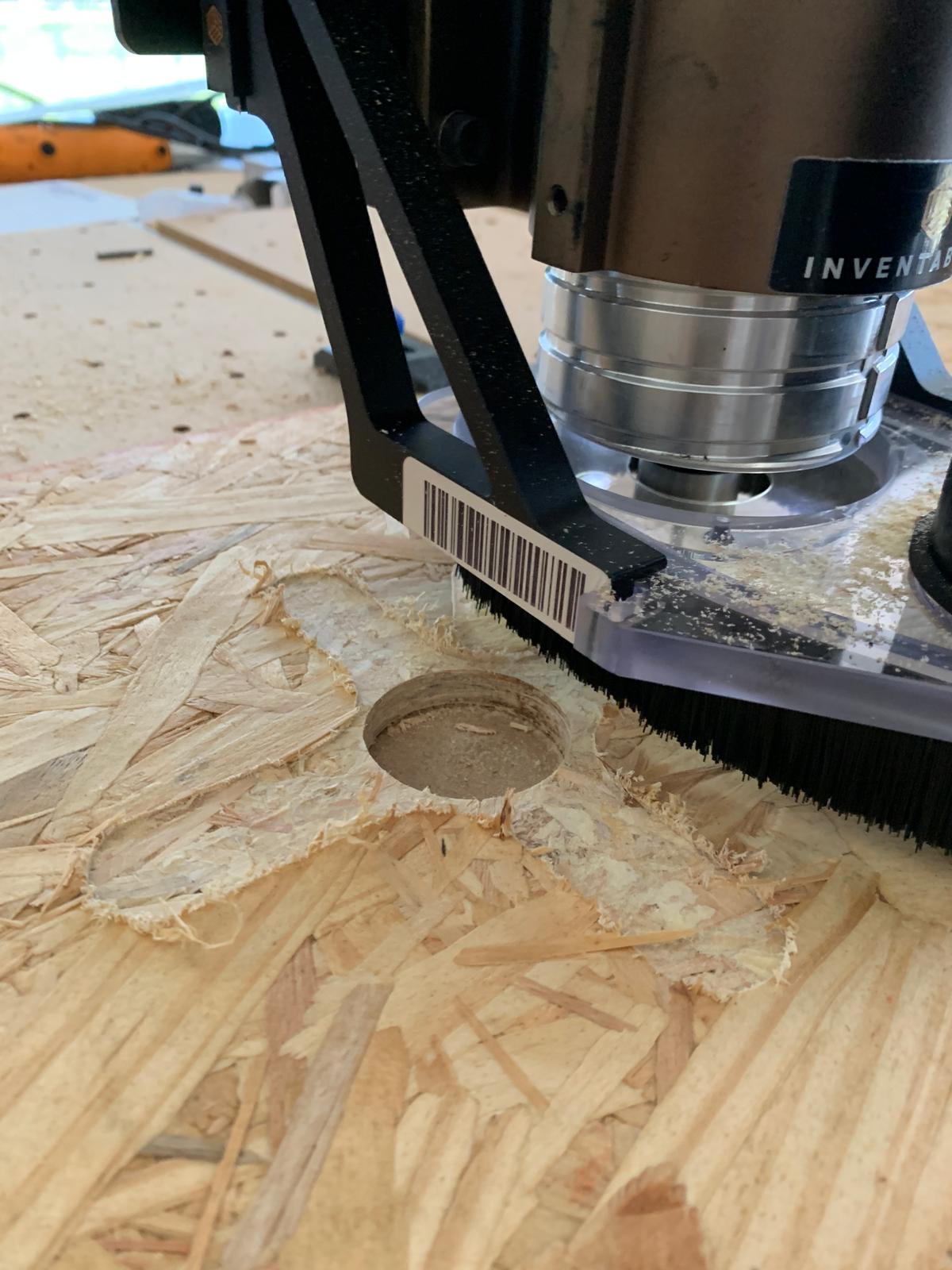

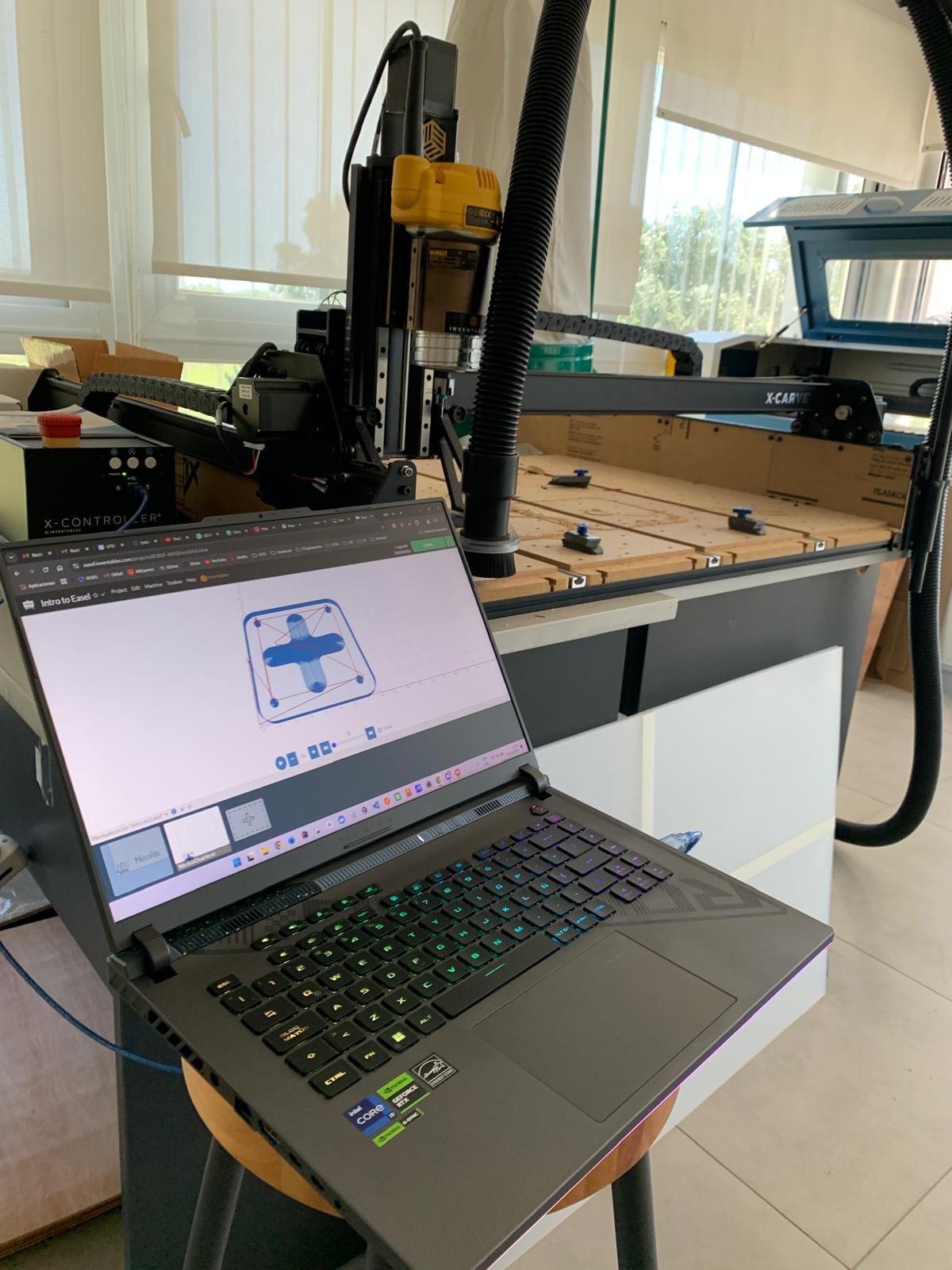

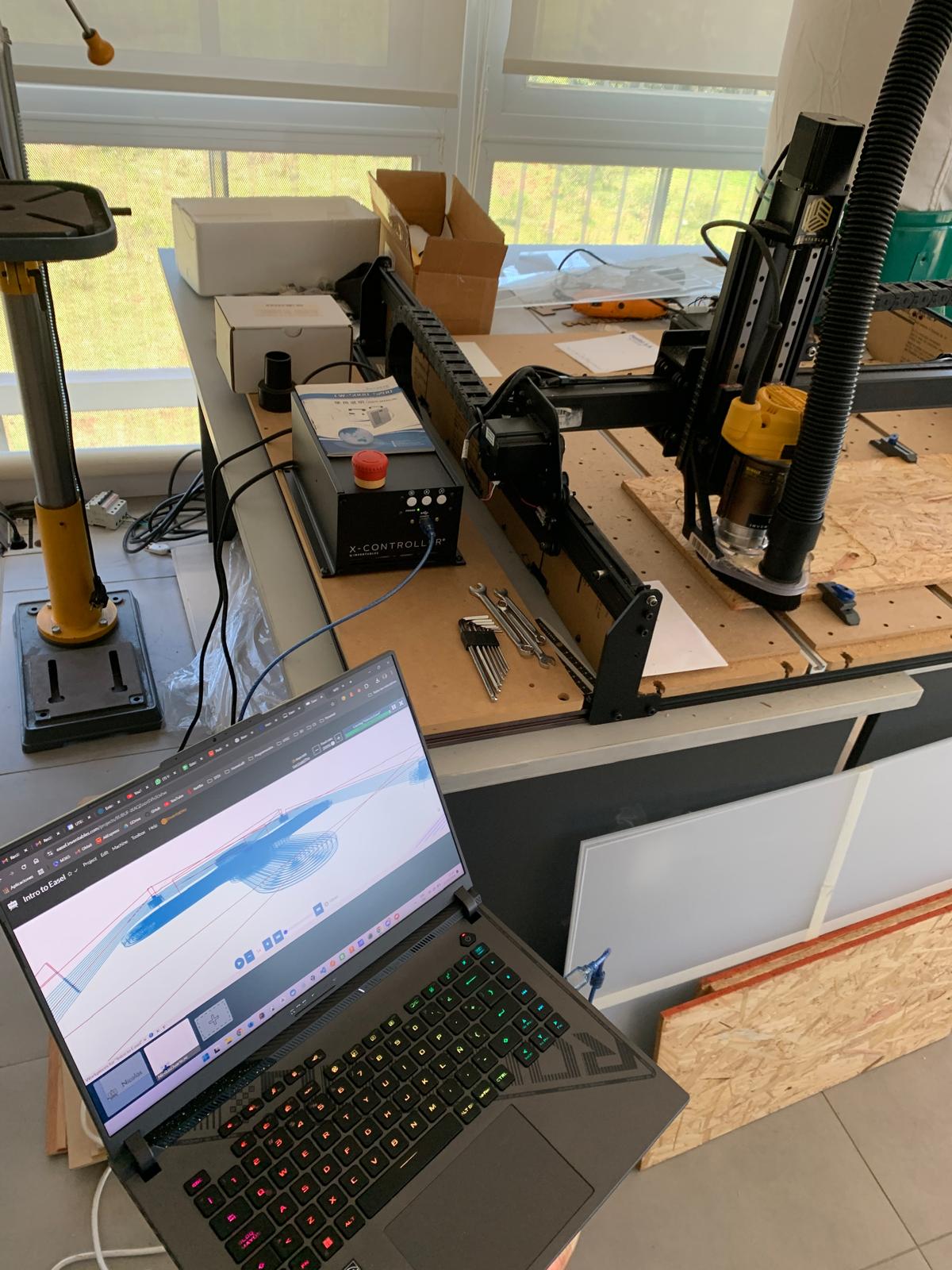

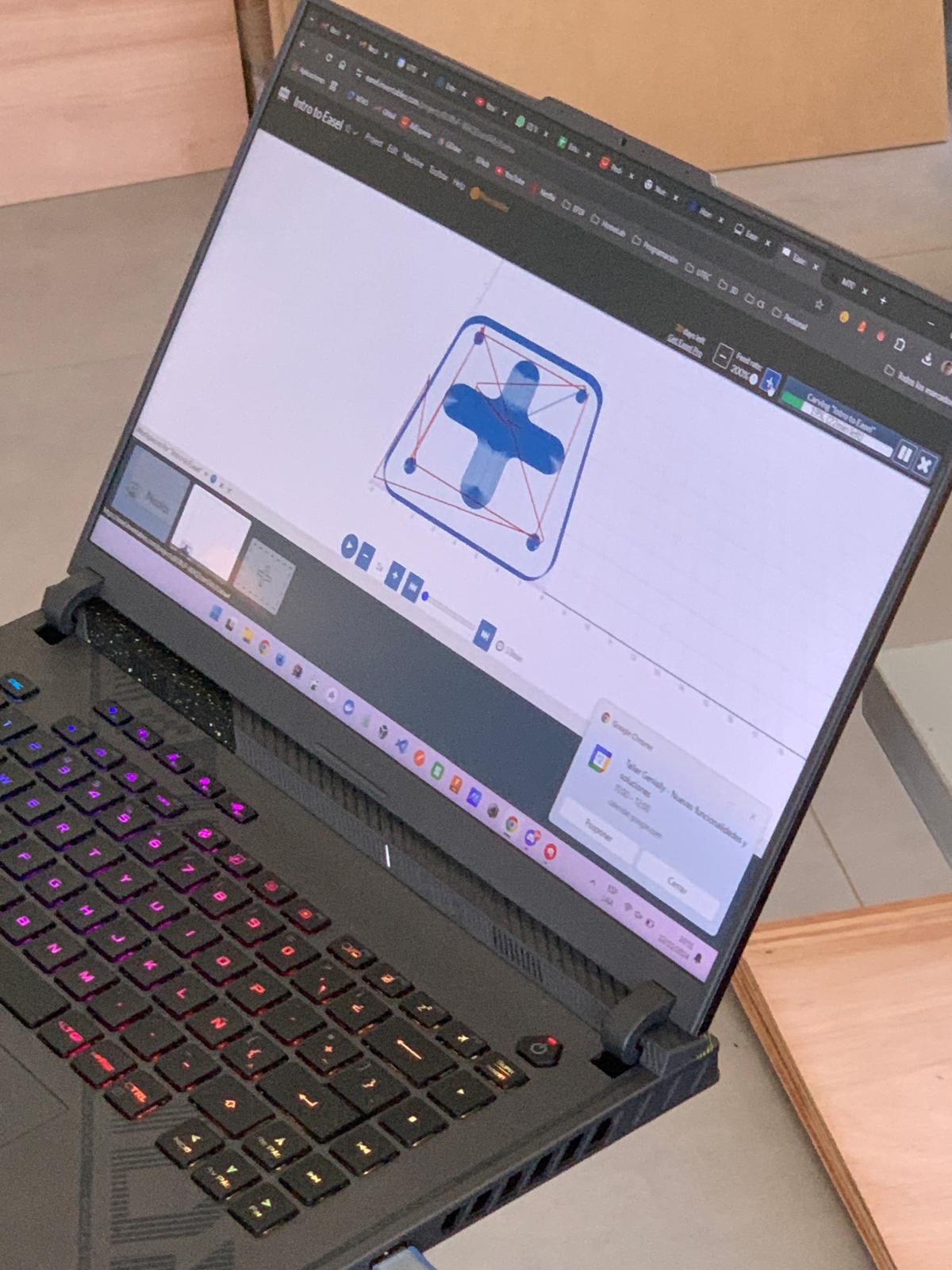

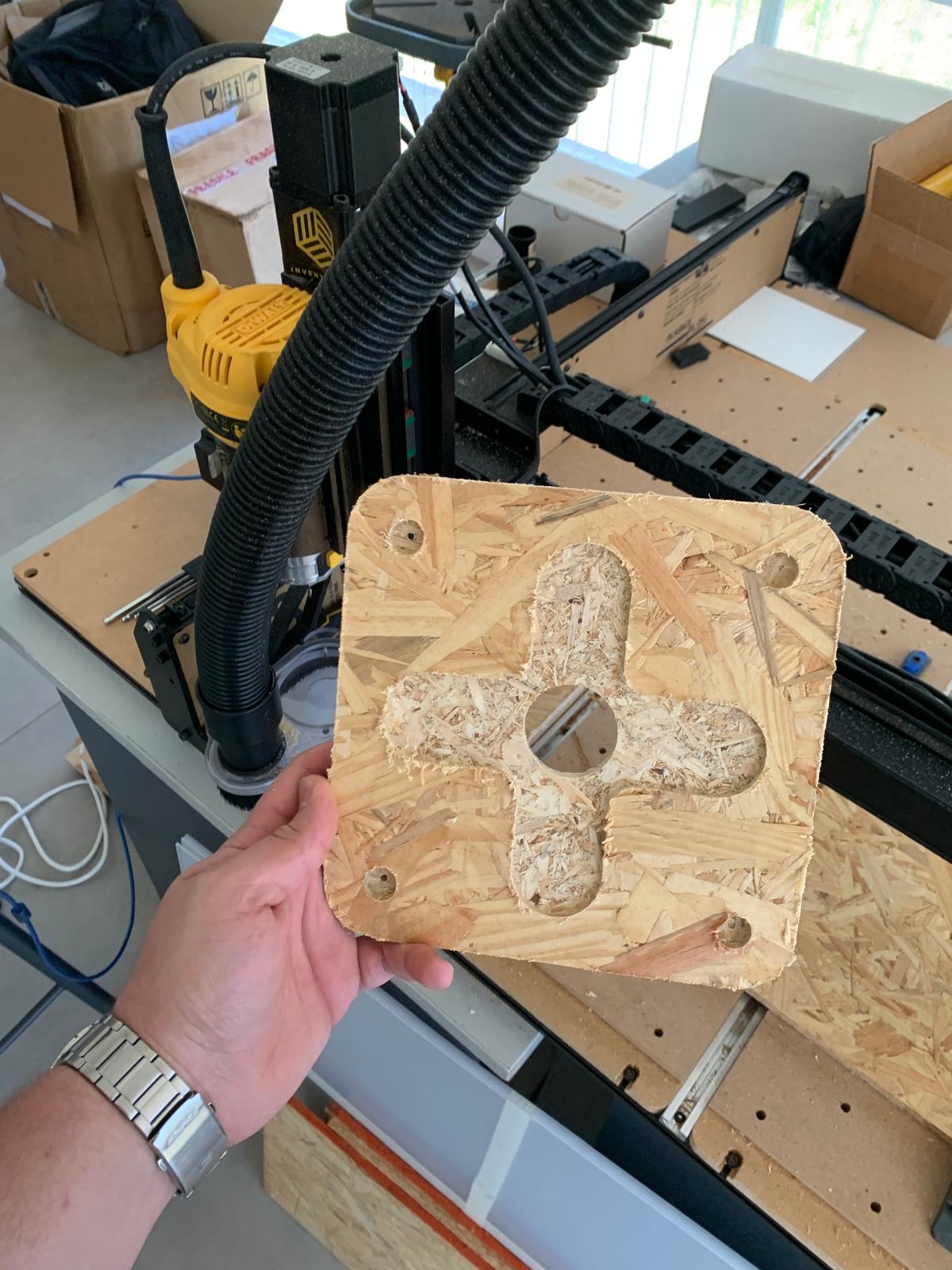

Imágenes de la Práctica en LAB-A Rivera - 12/11/2024
Videos de la Práctica en LAB-A Rivera - 12/11/2024
Conclusiones del Proyecto
El módulo MT08 ha sido una experiencia transformadora en nuestro recorrido por la fabricación digital. A lo largo de este módulo, he tenido la oportunidad de meterme en el mundo del control numérico computarizado, una tecnología que, sin duda, está marcando el futuro de la manufactura y que personalmente nunca había tenido la oportunidad de explorar.
Desde aprender a programar y operar máquinas CNC hasta enfrentar desafíos prácticos en la creación de piezas con precisión milimétrica, cada aspecto de este módulo ha sido una experiencia muy positiva. El proyecto que llevé a cabo no solo ha puesto a prueba mis habilidades técnicas, sino que también me mostró el impacto real y tangible de la tecnología CNC.
El conocimiento y las habilidades adquiridas en MT08 no solo amplían mis capacidades en la fabricación, sino que también me preparan para ser más innovador en un campo que está en constante evolución. Ahora, tengo las herramientas para abordar proyectos más complejos y contribuir significativamente a la creación de productos de alta calidad.
Finalizando comentar que este módulo ha sido más que una lección técnica; ha sido una oportunidad para explorar y dominar un poco, una tecnología clave que impulsa la innovación en la fabricación digital.
Archivos del Proyecto
Archivo de Fusion 360 (Provisto por el Docente)
Archivo de Fusion 360 - Postprocesador Utilizado (f360-easel.cps)
Export de Archivo de Fusion 360 (.nc listo)
